Структура от движения от двух представлений

Скрипт Open Live Script

Структура от движения (SfM) является процессом оценки 3-D структуры сцены из набора 2D изображений. Этот пример показывает вам, как оценить положения калиброванной камеры от двух изображений, восстановить 3-D структуру сцены до неизвестного масштабного коэффициента, и затем восстановить фактический масштабный коэффициент путем обнаружения объекта известного размера.

Обзор

В этом примере показано, как восстановить 3-D сцену из пары 2D изображений, взятых с камерой, калиброванной с помощью приложения Camera Calibrator. Алгоритм состоит из следующих шагов:

  1. Совпадайте с разреженным набором точек между двумя изображениями. Существует несколько способов найти соответствия точки между двумя изображениями. Этот пример обнаруживает углы в первом изображении с помощью detectMinEigenFeatures функция, и отслеживает их во второе изображение с помощью vision.PointTracker. Кроме того, можно использовать extractFeatures сопровождаемый matchFeatures.

  2. Оцените основную матрицу с помощью estimateEssentialMatrix.

  3. Вычислите движение камеры с помощью relativeCameraPose функция.

  4. Совпадайте с плотным набором точек между двумя изображениями. Повторно обнаружьте точку с помощью detectMinEigenFeatures с уменьшаемым 'MinQuality' понимать больше мыслей. Затем отследите плотные точки во второе изображение с помощью vision.PointTracker.

  5. Определите 3-D местоположения совпадающих точек с помощью triangulate.

  6. Обнаружьте объект известного размера. В этой сцене существует земной шар, радиус которого, как известно, составляет 10 см. Используйте pcfitsphere найти земной шар в облаке точек.

  7. Восстановите фактическую шкалу, приводящую к метрической реконструкции.

Считайте пару изображений

Загрузите пару изображений в рабочую область.

imageDir = fullfile(toolboxdir('vision'),'visiondata','upToScaleReconstructionImages');
images = imageDatastore(imageDir);
I1 = readimage(images, 1);
I2 = readimage(images, 2);
figure
imshowpair(I1, I2, 'montage');

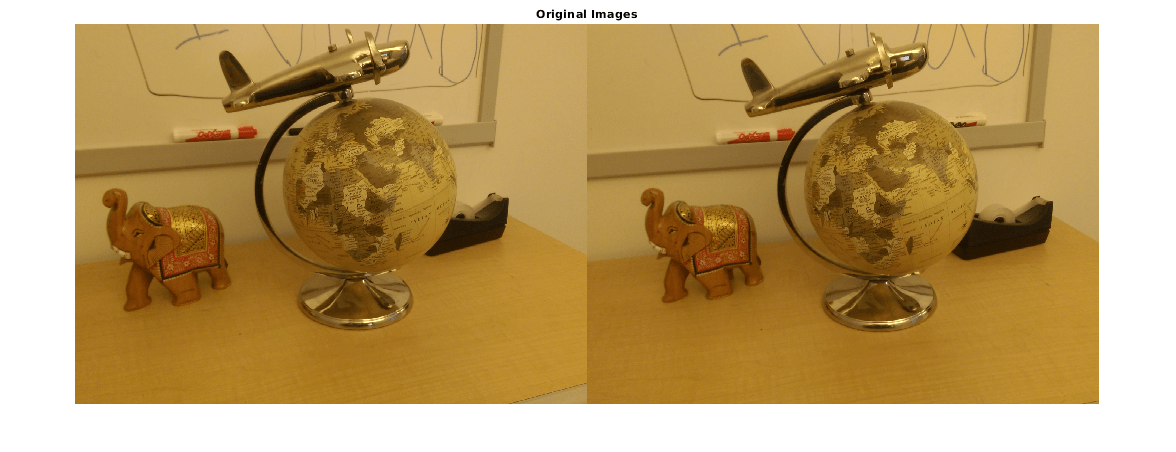

title('Original Images');

Figure contains an axes object. The axes object with title Original Images contains an object of type image.

Загрузите параметры камеры

Этот пример использует параметры камеры, вычисленные приложением Camera Calibrator. Параметры хранятся в cameraParams объект, и включает внутренние параметры камеры и коэффициенты искажения объектива.

% Load precomputed camera parameters
load upToScaleReconstructionCameraParameters.mat

Удалите искажение объектива

Искажение объектива может влиять на точность итоговой реконструкции. Можно удалить искажение из каждого из изображений с помощью undistortImage функция. Этот процесс выправляет линии, которые изгибаются радиальным искажением линзы.

I1 = undistortImage(I1, cameraParams);
I2 = undistortImage(I2, cameraParams);
figure
imshowpair(I1, I2, 'montage');
title('Undistorted Images');

Figure contains an axes object. The axes object with title Undistorted Images contains an object of type image.

Найдите соответствия точки между изображениями

Обнаружьте хорошие функции, чтобы отследить. Уменьшайте 'MinQuality' обнаружить меньше точек, которые были бы более равномерно распределены в изображении. Если движение камеры не является очень большим, то отслеживание использования алгоритма KLT является хорошим способом установить соответствия точки.

% Detect feature points
imagePoints1 = detectMinEigenFeatures(im2gray(I1), 'MinQuality', 0.1);

% Visualize detected points
figure
imshow(I1, 'InitialMagnification', 50);

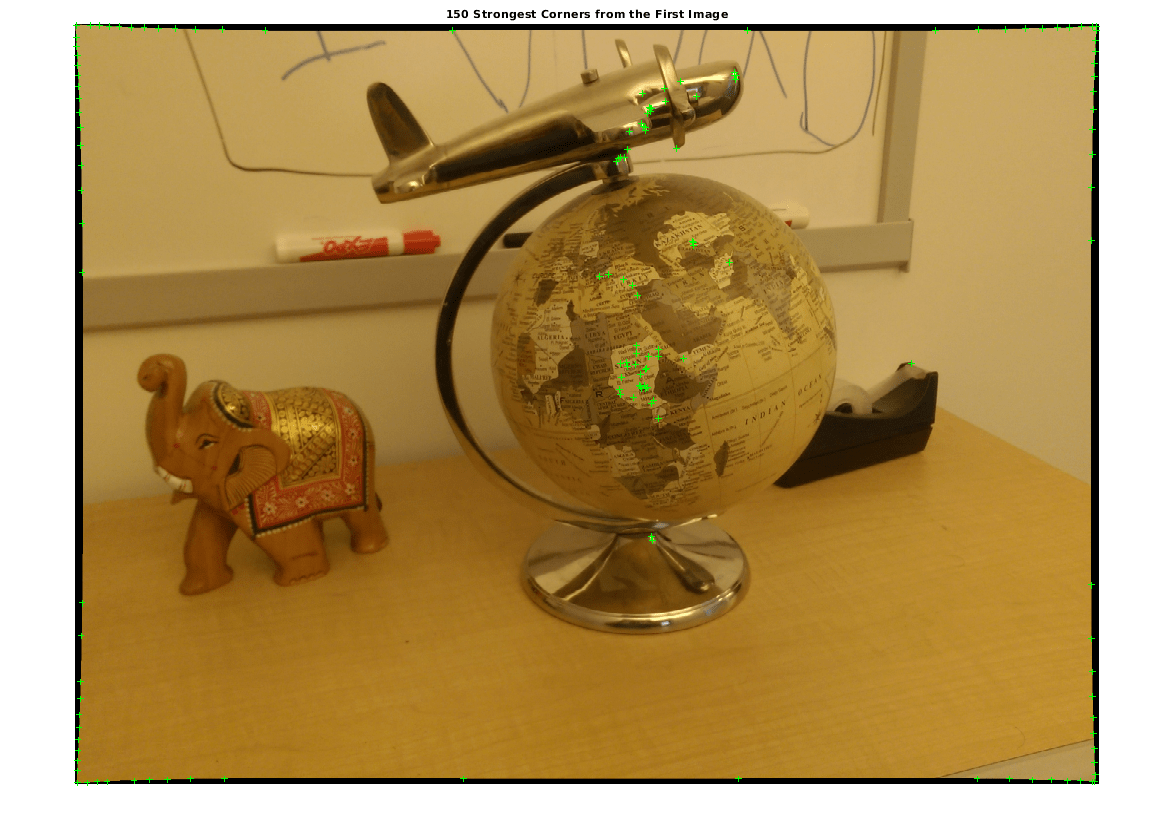

title('150 Strongest Corners from the First Image');
hold on
plot(selectStrongest(imagePoints1, 150));

Figure contains an axes object. The axes object with title 150 Strongest Corners from the First Image contains 2 objects of type image, line.

% Create the point tracker
tracker = vision.PointTracker('MaxBidirectionalError', 1, 'NumPyramidLevels', 5);

% Initialize the point tracker
imagePoints1 = imagePoints1.Location;
initialize(tracker, imagePoints1, I1);

% Track the points
[imagePoints2, validIdx] = step(tracker, I2);
matchedPoints1 = imagePoints1(validIdx, :);
matchedPoints2 = imagePoints2(validIdx, :);

% Visualize correspondences
figure
showMatchedFeatures(I1, I2, matchedPoints1, matchedPoints2);
title('Tracked Features');

Figure contains an axes object. The axes object with title Tracked Features contains 4 objects of type image, line.

Оцените существенную матрицу

Используйте estimateEssentialMatrix функция, чтобы вычислить существенную матрицу и найти точки inlier, которые соответствуют epipolar ограничению.

% Estimate the fundamental matrix
[E, epipolarInliers] = estimateEssentialMatrix(...
    matchedPoints1, matchedPoints2, cameraParams, 'Confidence', 99.99);

% Find epipolar inliers
inlierPoints1 = matchedPoints1(epipolarInliers, :);
inlierPoints2 = matchedPoints2(epipolarInliers, :);

% Display inlier matches
figure
showMatchedFeatures(I1, I2, inlierPoints1, inlierPoints2);

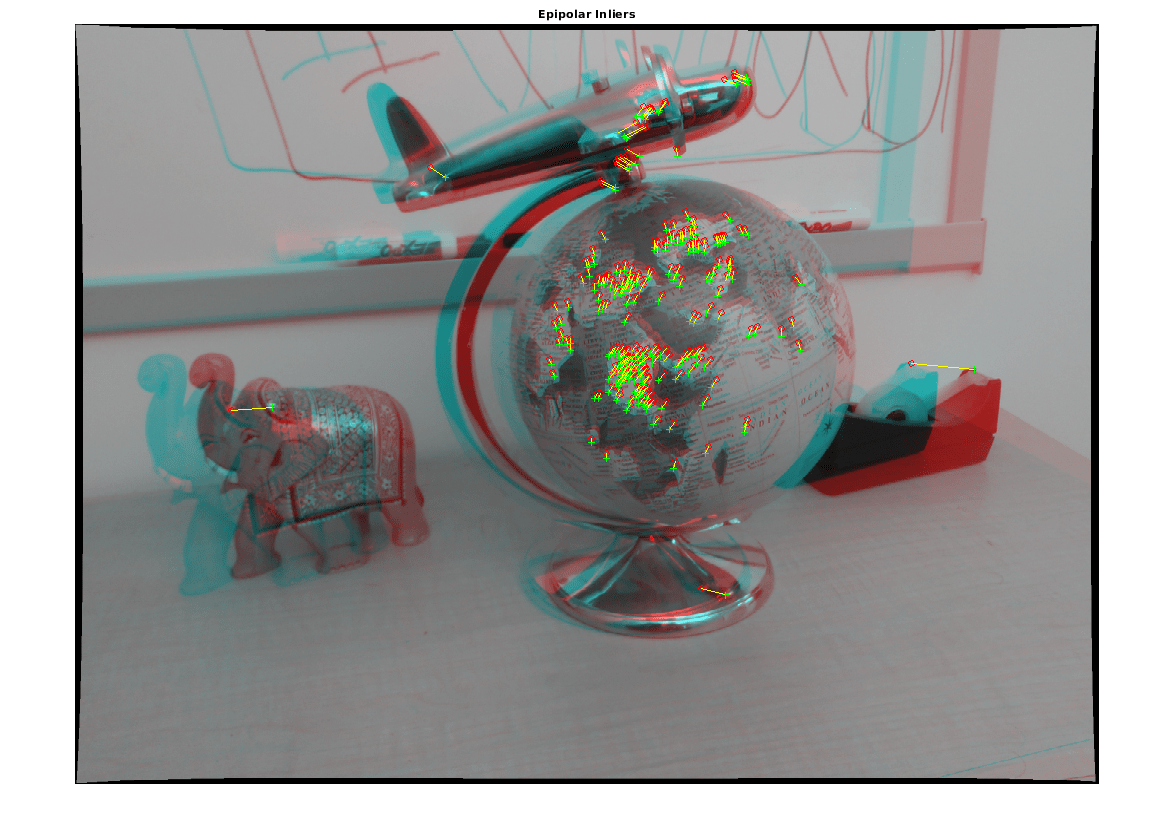

title('Epipolar Inliers');

Figure contains an axes object. The axes object with title Epipolar Inliers contains 4 objects of type image, line.

Вычислите положение камеры

Вычислите местоположение и ориентацию второй камеры относительно первой. Обратите внимание на то, что t единичный вектор перевода, потому что перевод может только быть вычислен, чтобы масштабироваться.

[orient, loc] = relativeCameraPose(E, cameraParams, inlierPoints1, inlierPoints2);

Восстановите 3-D местоположения совпадающих точек

Повторно обнаружьте точки в первом изображении с помощью более низкого 'MinQuality' понимать больше мыслей. Отследите новые точки во второе изображение. Оцените 3-D местоположения, соответствующие совпадающим точкам с помощью triangulate функция, которая реализует алгоритм Прямого линейного преобразования (DLT) [1]. Поместите источник в оптическом центре камеры, соответствующей первому изображению.

% Detect dense feature points. Use an ROI to exclude points close to the
% image edges.
roi = [30, 30, size(I1, 2) - 30, size(I1, 1) - 30];
imagePoints1 = detectMinEigenFeatures(im2gray(I1), 'ROI', roi, ...
    'MinQuality', 0.001);

% Create the point tracker
tracker = vision.PointTracker('MaxBidirectionalError', 1, 'NumPyramidLevels', 5);

% Initialize the point tracker
imagePoints1 = imagePoints1.Location;
initialize(tracker, imagePoints1, I1);

% Track the points
[imagePoints2, validIdx] = step(tracker, I2);
matchedPoints1 = imagePoints1(validIdx, :);
matchedPoints2 = imagePoints2(validIdx, :);

% Compute the camera matrices for each position of the camera
% The first camera is at the origin looking along the Z-axis. Thus, its
% transformation is identity.
tform1 = rigid3d;
camMatrix1 = cameraMatrix(cameraParams, tform1);

% Compute extrinsics of the second camera
cameraPose = rigid3d(orient, loc);
tform2 = cameraPoseToExtrinsics(cameraPose);
camMatrix2 = cameraMatrix(cameraParams, tform2);

% Compute the 3-D points
points3D = triangulate(matchedPoints1, matchedPoints2, camMatrix1, camMatrix2);

% Get the color of each reconstructed point
numPixels = size(I1, 1) * size(I1, 2);
allColors = reshape(I1, [numPixels, 3]);
colorIdx = sub2ind([size(I1, 1), size(I1, 2)], round(matchedPoints1(:,2)), ...
    round(matchedPoints1(:, 1)));
color = allColors(colorIdx, :);

% Create the point cloud
ptCloud = pointCloud(points3D, 'Color', color);

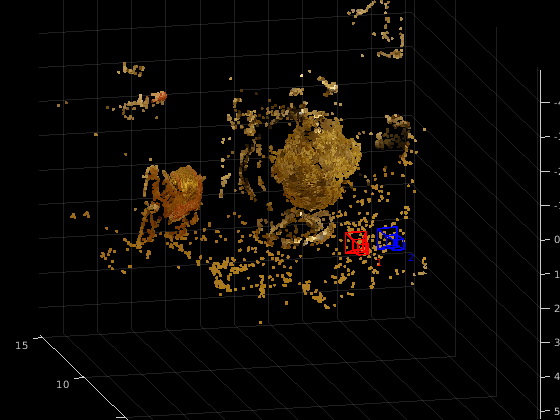

Отобразите 3-D облако точек

Используйте plotCamera функция, чтобы визуализировать местоположения и ориентации камеры и pcshow функция, чтобы визуализировать облако точек.

% Visualize the camera locations and orientations
cameraSize = 0.3;
figure
plotCamera('Size', cameraSize, 'Color', 'r', 'Label', '1', 'Opacity', 0);
hold on
grid on
plotCamera('Location', loc, 'Orientation', orient, 'Size', cameraSize, ...
    'Color', 'b', 'Label', '2', 'Opacity', 0);

% Visualize the point cloud
pcshow(ptCloud, 'VerticalAxis', 'y', 'VerticalAxisDir', 'down', ...
    'MarkerSize', 45);

% Rotate and zoom the plot
camorbit(0, -30);
camzoom(1.5);

% Label the axes
xlabel('x-axis');
ylabel('y-axis');
zlabel('z-axis')

title('Up to Scale Reconstruction of the Scene');

Figure contains an axes object. The axes object with title Up to Scale Reconstruction of the Scene contains 21 objects of type line, text, patch, scatter.

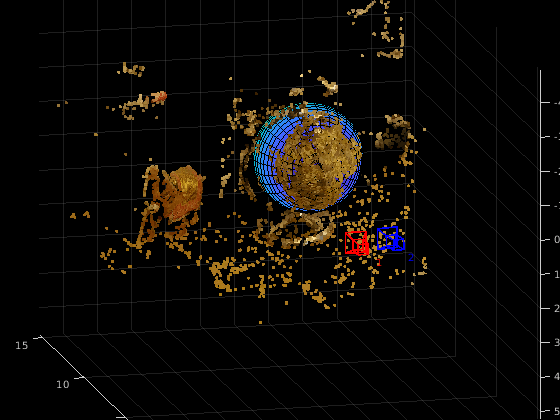

Соответствуйте сфере к облаку точек, чтобы найти земной шар

Найдите земной шар в облаке точек путем подбора кривой сфере к 3-D точкам с помощью pcfitsphere функция.

% Detect the globe
globe = pcfitsphere(ptCloud, 0.1);

% Display the surface of the globe
plot(globe);
title('Estimated Location and Size of the Globe');
hold off

Figure contains an axes object. The axes object with title Estimated Location and Size of the Globe contains 22 objects of type line, text, patch, scatter, surface.

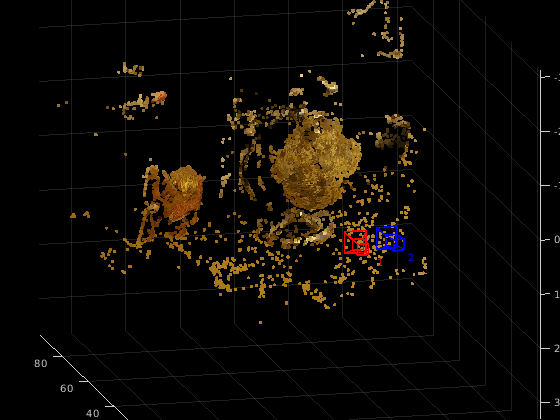

Метрическая реконструкция сцены

Фактический радиус земного шара составляет 10 см. Можно теперь определить координаты 3-D точек в сантиметрах.

% Determine the scale factor
scaleFactor = 10 / globe.Radius;

% Scale the point cloud
ptCloud = pointCloud(points3D * scaleFactor, 'Color', color);
loc = loc * scaleFactor;

% Visualize the point cloud in centimeters
cameraSize = 2;
figure
plotCamera('Size', cameraSize, 'Color', 'r', 'Label', '1', 'Opacity', 0);
hold on
grid on
plotCamera('Location', loc, 'Orientation', orient, 'Size', cameraSize, ...
    'Color', 'b', 'Label', '2', 'Opacity', 0);

% Visualize the point cloud
pcshow(ptCloud, 'VerticalAxis', 'y', 'VerticalAxisDir', 'down', ...
    'MarkerSize', 45);
camorbit(0, -30);
camzoom(1.5);

% Label the axes
xlabel('x-axis (cm)');
ylabel('y-axis (cm)');
zlabel('z-axis (cm)')
title('Metric Reconstruction of the Scene');

Figure contains an axes object. The axes object with title Metric Reconstruction of the Scene contains 21 objects of type line, text, patch, scatter.

Сводные данные

Этот пример показал, как восстановить движение камеры и восстановить 3-D структуру сцены из двух изображений, взятых с калиброванной камерой.

Ссылки

[1] Хартли, Ричард и Эндрю Зиссермен. Несколько просматривают геометрию в компьютерном зрении. Второй выпуск. Кембридж, 2000.
