Симулируйте и запишите полетные данные. Создайте объект Animation.

h = Aero.Animation;

Управляйте частотой воспроизведения системы координат.

h.FramesPerSecond = 10;

Установите масштабирование времени (TimeScaling) свойство на объекте Animation, чтобы задать данные в секунду.

h.TimeScaling = 5;

Комбинация FramesPerSecond и TimeScaling свойства определяют временной шаг симуляции. Эти настройки приводят к временному шагу приблизительно 0,5 с.

Создайте и загрузите тело для объекта Animation.

idx1 = h.createBody('pa24-250_orange.ac','Ac3d');

Загрузите симулированные данные о траектории рейса (simdata), расположенный в matlabroot\toolbox\aero\astdemos.

load simdata;

Установите данные временных рядов для тела.

h.Bodies{1}.TimeSeriesSource = simdata;

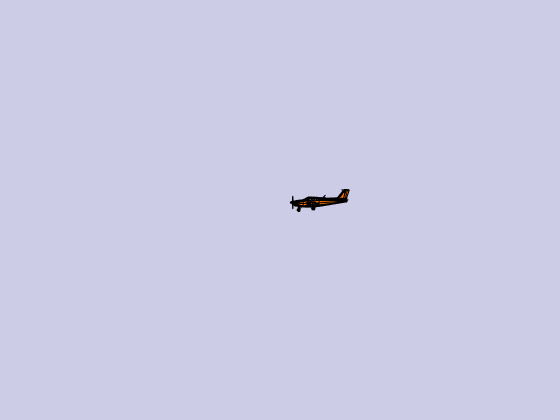

Создайте объект фигуры для объекта Animation.

h.show();

Настройте свойства записи.

h.VideoRecord = 'on';
h.VideoQuality = 50;
h.VideoCompression = 'Motion JPEG AVI'

h =
  Animation with properties:

                      Name: ''
                    Figure: [1×1 Figure]
    FigureCustomizationFcn: []
                    Bodies: {[1×1 Aero.Body]}
                    Camera: [1×1 Aero.Camera]
               TimeScaling: 5
                    TStart: NaN
                    TFinal: NaN
                  TCurrent: 0
           FramesPerSecond: 10
               VideoRecord: 'on'
             VideoFileName: 'temp'
          VideoCompression: 'Motion JPEG AVI'
              VideoQuality: 50
               VideoTStart: NaN
               VideoTFinal: NaN

h.VideoFilename = 'astMotion_JPEG';

Проигрывайте анимацию.

h.play();

Проверьте что файл с именем astMotion_JPEG.avi был создан в текущей папке.

Отключите запись, чтобы сохранить файл.

h.VideoRecord = 'off';

Симулируйте полетные данные в течение четырех секунд. Создайте объект Animation.

h = Aero.Animation;

Управляйте частотой воспроизведения системы координат.

h.FramesPerSecond = 10;

Сконфигурируйте объект Animation, чтобы установить секунды данных анимации в секунду масштабирование времени (TimeScalingСвойство.

h.TimeScaling = 5;

Комбинация FramesPerSecond и TimeScaling свойства определяют временной шаг симуляции (TimeScaling/ |FramesPerSecond |). Эти настройки приводят к временному шагу приблизительно 0,5 с.

Создайте и загрузите тело для объекта Animation.

idx1 = h.createBody('pa24-250_orange.ac','Ac3d');

Загрузите симулированные данные о траектории рейса (simdata), расположенный в matlabroot\toolbox\aero\astdemos.

load simdata;

Установите данные временных рядов для тела.

h.Bodies{1}.TimeSeriesSource = simdata;

Создайте объект фигуры для объекта Animation.

h.show();

Настройте свойства записи.

h.VideoRecord='on';
h.VideoQuality = 50;
h.VideoCompression = 'Motion JPEG AVI';
h.VideoFilename = 'astMotion_JPEG';

Проигрывайте анимацию от TFinal к TStart.

h.TSTart = 1;
h.TFinal = 5;
h.play();

Проверьте что файл с именем astMotion_JPEG.avi был создан в текущей папке. Когда вы повторно выполняете запись, заметьте, что время воспроизведения короче, чем это в предыдущем примере, когда вы записываете для длины времени симуляции.

Отключите запись, чтобы сохранить файл.

h.VideoRecord = 'off';

Запланируйте трехсекундную запись симуляции объекта Animation.

h = Aero.Animation;

h.FramesPerSecond = 10;

h.TimeScaling = 5;

idx1 = h.createBody('pa24-250_orange.ac','Ac3d');

load simdata;

h.Bodies{1}.TimeSeriesSource = simdata;

h.show();
