Направленность

Направленность является способностью антенны или массива, чтобы излучить степень в конкретном направлении. Это может быть задано как отношение максимальной интенсивности излучения в желаемом направлении к средней интенсивности излучения во всех других направлениях. Уравнение для направленности:

где:

Направленность антенны является безразмерной и вычисляется в децибелах по сравнению с изотропным излучателем (dBi).

h = helix;
D = pattern(h, 2e9, 0, 1:1:360);

Dnew = D(1:5)

Dnew = 5×1

   -6.4066
   -6.1929
   -5.9655
   -5.7262
   -5.4770

Усиление

Усиление антенны или массива зависит от направленности и КПД антенны или массива. Это может быть задано как отношение максимальной интенсивности излучения в желаемом направлении к общей входной мощности антенны. Уравнение для усиления антенны:

где:

Если КПД антенны в желаемом направлении является 100%, затем общая входная мощность к антенне равна общей степени, излученной антенной, то есть, $$P_{in}=P_{rad}$$. В этом случае направленность антенны равна усилению антенны.

h = helix;
pattern(h, 2e9, 'Type',"gain")

Реализованное усиление

Реализованное усиление или абсолютное усиление антенны или массива учитывают отражение (несоответствие) потери. Потери несоответствия порта возникают из-за различия во входном импедансе антенны и соответствии с импедансом. На рисунке выше,

Этот рисунок показывает отношение между усилением, реализованным усилением и направленностью можно следующим образом:

Реализованное Усиление = (КПД порта) * (КПД излучения) * (Усиление) = (КПД порта) * (Направленность)

КПД порта = _Pref / _{Контакт}

h = helix;

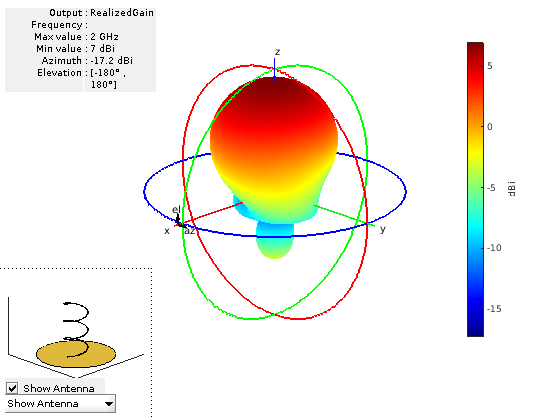

pattern(h,2e9,'Type',"realizedgain");
