Audio Device Reader
Запись со звуковой карты
- Библиотека:
Audio Toolbox / Источники
Описание
Блок Audio Device Reader читает аудиосэмплы с помощью аудио устройства компьютера. Блок Audio Device Reader задает драйвер, устройство и его атрибуты, и тип данных и размер выход от вашего блока Audio Device Reader.
Порты
Вывод
Параметры
Driver — Драйвер раньше получал доступ к вашему аудио устройству
DirectSound (значение по умолчанию) | ASIO | WASAPI
Драйверы ASIO не прибывают предварительно установленные в машины Windows. Использовать
ASIOопция драйвера, установите драйвер ASIO за пределами MATLAB®.Примечание
Если Driver установлен в
ASIO, откройте пользовательский интерфейс ASIO за пределами MATLAB, чтобы установить buffer size звуковой карты на значение, заданное параметром Samples per frame. См. документацию своего драйвера ASIO для получения дополнительной информации.Драйверы WASAPI поддерживаются для исключительного режима только.
ASIO и драйверы WASAPI не обеспечивают преобразование частоты дискретизации. Для ASIO и драйверов WASAPI, набор Sample rate (Hz) к частоте дискретизации поддержан вашим аудио устройством.
Этот параметр применяется только на машины Windows. Машины Linux всегда используют драйвер ALSA. Mac обрабатывает машинным способом, всегда используют драйвер CoreAudio.
Device — Устройство раньше получало аудиосэмплы
аудио устройство по умолчанию (значение по умолчанию)
Список устройств заполняется с устройствами, доступными на вашем компьютере.
Info — Просмотрите информацию о своей настройке аудиовхода
кнопка
Эта кнопка открывает диалоговое окно, которое перечисляет ваш выбранный драйвер аудио, полное имя вашего аудио устройства и максимальные входные каналы для вашей настройки. Например:
Sample rate (Hz) — Частота дискретизации ваше использование устройства, чтобы получить аудиоданные
44100
Возможная область значений Sample rate (Hz) зависит от вашего аудио оборудования.
Number of channels — Количество каналов получено вашим аудио устройством
1
Количество входных каналов является также количеством каналов (столбцы матрицы), выведенные блоком Audio Device Reader.
Зависимости
Чтобы задать, которые вводят каналы, которые ваше аудио устройство получает на вкладке Advanced, выбирают параметр Use default channel mapping.
Samples per frame — Формат кадра считан из аудио устройства
1024
Samples per frame является также buffer size устройства и форматом кадра (количество строк матрицы) выведенный блоком Audio Device Reader.
Device bit depth — Тип данных, используемый устройством, чтобы получить аудиоданные
16-bit integer (значение по умолчанию) | 8-bit integer | 16-bit integer | 24-bit integer | 32-bit integer
Тип данных, используемый устройством, чтобы получить аудиоданные в виде вектора символов или строки.
Use default channel mapping — Переключите источник отображения канала
на (значении по умолчанию) | прочь
Когда вы выбираете этот параметр, блок использует отображение значения по умолчанию между входными каналами звуковой карты и столбцами матрицы, выведенными этим блоком. Когда вы очищаете этот параметр, вы задаете отображение в Device input channels.
Device input channels — Задайте отображение канала не по умолчанию
[1:MaximumInputChannels] (значение по умолчанию) | скаляр | вектор
Карта не по умолчанию устройства образовывает канал и матрица, выведенная блоком Audio Device Reader в виде скаляра или вектора. Например:
Если Device input channels задан как 1:3то:
Канал 1 карта к первому столбцу выходной матрицы.
Канал 2 карты к второму столбцу выходной матрицы.
Канал 3 карты к третьему столбцу выходной матрицы.
Если Device input channels задан как [3,1,2]то:
Канал 3 карты к первому столбцу выходной матрицы.
Канал 1 карта к второму столбцу выходной матрицы.
Канал 2 карты к третьему столбцу выходной матрицы.
Зависимости
Чтобы задать отображение не по умолчанию, очистите параметр Use default mapping between sound card’s input channels and columns of output of this block.

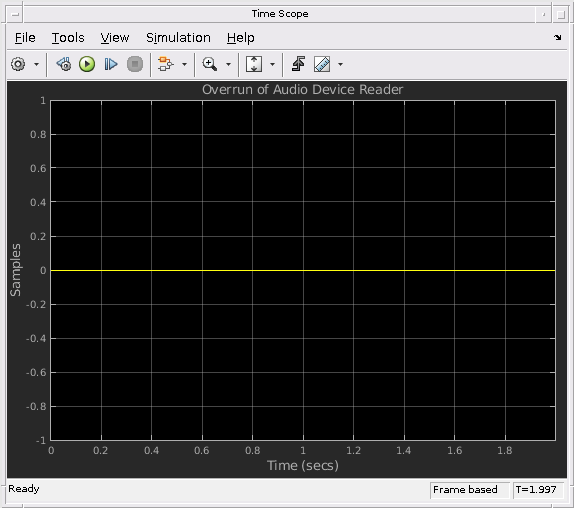

Output number of samples overrun — Задайте дополнительный выходной порт для превышенного количества отсчетов
от (значения по умолчанию) | на
Когда вы выбираете этот параметр, дополнительный выходной порт, O, добавляется к блоку. Выходы порта O количество отсчетов, превышенное при получении системы координат данных (одна выходная матрица).
Output data type — Тип данных выводится от блока
double (значение по умолчанию) | single | int32 | int16 | uint8
Тип данных выхода.
Примечание
Если этот параметр задан как double или single, блок выходные данные в области значений [–1, 1]. Для других типов данных область значений является [min, макс.] заданного типа данных.
