В этом примере показано, как использовать Систему objects™ от Audio Toolbox™, чтобы реализовать эхо и эффекты реверберации в модели Simulink®. Можно запустить модель на хосте - компьютере или развернуть его в устройство на iOS Apple.
Эхо и реверберация являются двумя обычно используемыми звуковыми эффектами в записи, создании фильма и саунд-дизайне. Эхо является отражением звука, который прибывает в прослушиватель с задержкой после прямого звука. Эхо может быть произведено нижней частью хорошо или стенами создания. Реверберация является большим количеством отражений звука создание и затем затухание. Общее использование реверберации должно симулировать музыку, проигрываемую в закрытой комнате. Большинство цифровых звуковых рабочих станций (ГАЛКИ) имеет опции, чтобы добавить эхо и эффекты реверберации к саундтрекам.
В этом примере, вы эхо разработки и реализации и звуковые эффекты реверберации в модели Simulink. Можно запустить модель на хосте - компьютере или устройстве на iOS Apple.
Чтобы запустить этот пример на устройствах на iOS, вам будет нужно следующее оборудование:
iPhone, iPod или iPad
Хост - компьютер с системой Mac OS X
USB-кабель, чтобы соединить устройство к хосту - компьютеру
audioeffectsiOS модель обеспечивает выбор звукового эффекта (эхо или реверберация), устройство (хост - компьютер или устройство на iOS), и источник аудиосигналов (Рабочее пространство MATLAB или микрофон). Можно выбрать настройку путем нажатия на Configuration UI кнопка.
Настройка пользовательский интерфейс:
Эффект эха имеет четыре настраиваемых параметра, которые могут быть изменены, в то время как модель запускается:
Задержка - Задержка применилась к звуковому сигналу в секундах
Усиление - Линейное усиление задержанного аудио
FeedbackLevel - Усиление обратной связи применяется к линии задержки
Влажное/Сухое Соединение - Отношение влажного сигнала, добавленного к сухому сигналу
Запустите эффект эха на хосте - компьютере
Если вы принимаете решение запустить эффект эха на своем хосте - компьютере, пользовательский интерфейс, спроектированный, чтобы взаимодействовать с симуляцией, обеспечивается и может быть открыт путем нажатия на Host Tuning UI. Пользовательский интерфейс позволяет вам настраивать параметры эха и слышать звуковой эффект эха в режиме реального времени.
Хост, настраивающий пользовательский интерфейс для эффекта эха:
Запустите Эффект Эха на устройстве на iOS Apple
Когда вы принимаете решение запустить эффект эха на своем устройстве на iOS Apple, необходимо сначала гарантировать, что вы установили Simulink Support Package for Apple iOS Devices и что ваше устройство на iOS настраивается.
Если ваше устройство на iOS правильно сконфигурировано, используйте USB-кабель, чтобы соединить устройство к вашему хосту - компьютеру.
Можно принять решение сделать iOS автономным приложением эффекта эха путем нажатия на Deploy to hardware кнопка на панели инструментов Simulink Editor. После развертывания приложение может работать на вашем устройстве на iOS, даже когда это отключается от хоста - компьютера. Можно также запустить модель в External режим путем нажатия на Run кнопка на панели инструментов Simulink Editor. Запускаться в External режим, устройство на iOS должно оставаться связанным с хостом - компьютером.
Пользовательский интерфейс для эффекта эха отображается на вашем экране устройства на iOS, как показано ниже:
Эффект реверберации имеет шесть настраиваемых параметров, которые могут быть изменены, в то время как модель запускается:
Предварительная задержка - Время между слушанием прямого звука и первым ранним отражением
Частота Highcut - Частота среза для lowpass фильтрует впереди структуры отражателя
Диффузия - Плотность хвоста реверберации
Фактор затухания - фактор Затухания хвоста реверберации
Затухание Высокой частоты - Затухание высоких частот в реверберации выводится
Влажное/Сухое Соединение - Отношение влажного сигнала, добавленного к сухому сигналу
Запустите эффект реверберации на хосте - компьютере
Если вы принимаете решение запустить эффект реверберации на своем хосте - компьютере, пользовательский интерфейс, спроектированный, чтобы взаимодействовать с симуляцией, обеспечивается и может быть открыт путем нажатия на Host Tuning UI. Пользовательский интерфейс позволяет вам настраивать параметры реверберации и слышать звуковой эффект реверберации в режиме реального времени.
Хост, настраивающий пользовательский интерфейс для эффекта реверберации:
Запустите Эффект Реверберации на устройстве на iOS Apple
Когда вы принимаете решение запустить эффект реверберации на своем устройстве на iOS Apple, необходимо сначала гарантировать, что вы установили Simulink Support Package for Apple iOS Devices и что ваше устройство на iOS настраивается.
Если ваше устройство на iOS правильно сконфигурировано, используйте USB-кабель, чтобы соединить устройство к вашему хосту - компьютеру.
Можно принять решение сделать iOS автономным приложением эффекта реверберации путем нажатия на Deploy to hardware кнопка на панели инструментов Simulink Editor. После развертывания приложение может работать на вашем устройстве на iOS, даже когда это отключается от хоста - компьютера. Можно также запустить модель в External режим путем нажатия на Run кнопка на панели инструментов Simulink Editor. Запускаться в External режим, устройство на iOS должно оставаться связанным с хостом - компьютером.

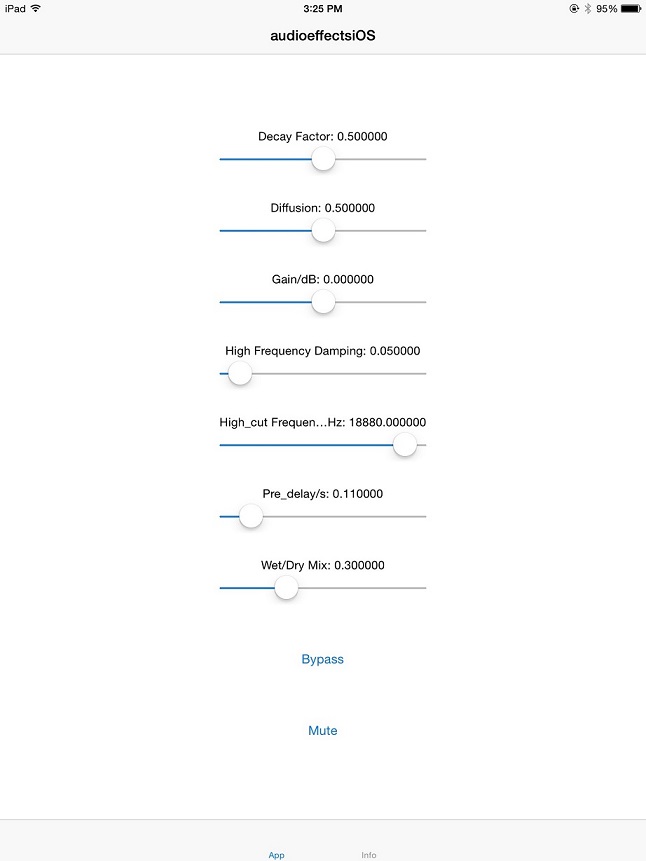

Пользовательский интерфейс для эффекта реверберации отображается на вашем экране устройства на iOS, как показано ниже:
