Компоненты PHY

Опции физического уровня, параметризация, и генерация сигналов и анализ

Библиотека Communications Toolbox™ для Bluetooth® Функции протокола и настройка возражают физическому уровню модели Bluetooth (PHY) обработка. Используйте эти функции, чтобы сгенерировать, анализировать, и декодировать Bluetooth низкую энергию (BLE) и формы волны базовой скорости / улучшенной скорости передачи данных (BR/EDR) Bluetooth, которые совместимы со Спецификацией Ядра Bluetooth. Эти функции позволяют вам спроектировать и охарактеризовать PHY обрабатывающие блоки в линиях связи Bluetooth. Можно использовать эту функциональность в качестве ссылки в верификации, анализе эффективности, проверке на соответствие стандарту и радиочастоте (RF)-PHY тестирование. Кроме того, библиотека включает функциональность определения направления BLE, чтобы оценить угол прибытия (AoA) и угол отъезда (AoD).

Функции

bleWaveformGeneratorГенератор формы волны для BLE PHY
bleIdealReceiverИдеальный приемник для формы волны BLE PHY
bluetoothWaveformGeneratorГенератор формы волны для Bluetooth BR/EDR PHY
bluetoothIdealReceiverИдеальный приемник для Bluetooth форма волны BR/EDR PHY
bleAngleEstimateОцените AoA или AoD сигнала BLE

Объекты

bluetoothWaveformConfigОбъект Configuration для Bluetooth генератор формы волны BR/EDR
bluetoothPhyConfigОбъект Configuration для Bluetooth BR/EDR PHY
bleAngleEstimateConfigОбъект Configuration для угловой оценки BLE

Темы

Стек протокола Bluetooth

Исследуйте Bluetooth BR/EDR и стек протокола BLE.

Местоположение Bluetooth и определение направления

Исследуйте концепции местоположения Bluetooth и возможности определения направления.

Сконфигурируйте Bluetooth Канал BR/EDR с Интерференцией WLAN и Передайте Форму волны

Bluetooth модели BR/EDR образовывают канал с интерференцией WLAN и передают форму волны, пользующуюся Библиотекой Communications Toolbox для Протокола Bluetooth.

Сгенерируйте форму волны BLE и добавьте ухудшения RF

Сгенерируйте форму волны BLE и добавьте ухудшения радиочастоты (RF), пользующиеся Библиотекой Communications Toolbox для Протокола Bluetooth.

Рекомендуемые примеры

Bluetooth Low Energy Receiver

Bluetooth низкий энергетический приемник

Реализуйте Bluetooth® Low Energy (BLE) приемник, пользующийся Библиотекой Communications Toolbox™ для Протокола Bluetooth. Можно или использовать записанные сигналы или получить сигналы в режиме реального времени с помощью Радио ADALM-PLUTO. Подходящий сигнал для приема может быть сгенерирован путем симуляции сопутствующего примера, Bluetooth передатчика с низким энергопотреблением, с любой из следующей настройки: (i) Две платформы SDR, соединенные с тем же хостом - компьютером, который запускает два сеанса работы с MATLAB (ii) Две платформы SDR, соединенные с двумя компьютерами, которые запускают отдельные сеансы работы с MATLAB.

Открыть скрипт
Bluetooth Low Energy Transmitter

Bluetooth передатчик с низким энергопотреблением

Реализуйте Bluetooth® Low Energy (BLE) передатчик, пользующийся Библиотекой Communications Toolbox™ для Протокола Bluetooth. Можно или передать сигналы BLE с помощью радио ADALM-PLUTO или записать в основополосный файл (*.bb). Переданный сигнал BLE может быть получен сопутствующим примером, Bluetooth Низкий энергетический Приемник, с любой из следующей настройки: (i) Две платформы SDR, соединенные с тем же хостом - компьютером, который запускает два сеанса работы с MATLAB (ii) Две платформы SDR, соединенные с двумя компьютерами, которые запускают отдельные сеансы работы с MATLAB.

Открыть скрипт
Bluetooth BR/EDR Waveform Reception by Using SDR

Bluetooth Прием Формы волны BR/EDR при помощи SDR

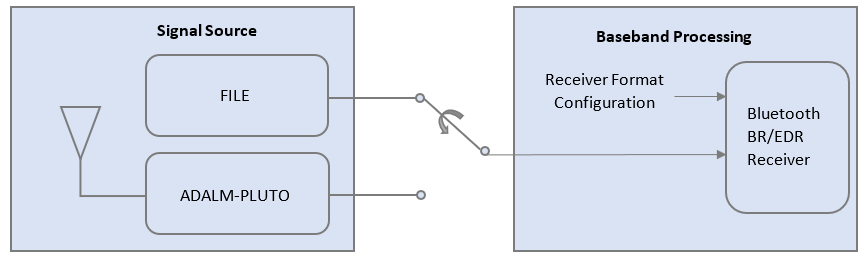

Получите и декодируйте формы волны Bluetooth® BR/EDR при помощи Библиотеки Communications Toolbox™ для Протокола Bluetooth. Можно или получить формы волны BR/EDR Bluetooth при помощи радио ADALM-PLUTO или загрузить выборки IQ, соответствующие формам волны BR/EDR Bluetooth из основополосного файла (*.bb). Чтобы сгенерировать и передать формы волны BR/EDR Bluetooth, отошлите к Bluetooth Генерацию сигналов BR/EDR и Передачу с помощью SDR и сконфигурируйте тестовую среду с:

Скрипт Open Live Script
Bluetooth BR/EDR Waveform Generation and Transmission Using SDR

Bluetooth Генерация сигналов BR/EDR и Передача Используя SDR

Сгенерируйте и передайте формы волны Bluetooth® BR/EDR, пользующиеся Библиотекой Communications Toolbox™ для Протокола Bluetooth. Можно или передать формы волны BR/EDR Bluetooth при помощи радио ADALM-PLUTO или записать в основополосный файл (*.bb).

Скрипт Open Live Script
End-to-End BLE PHY Simulation Using Path Loss Model, RF Impairments, and AWGN

Сквозная симуляция BLE PHY Используя модель потери на пути, ухудшения RF и AWGN

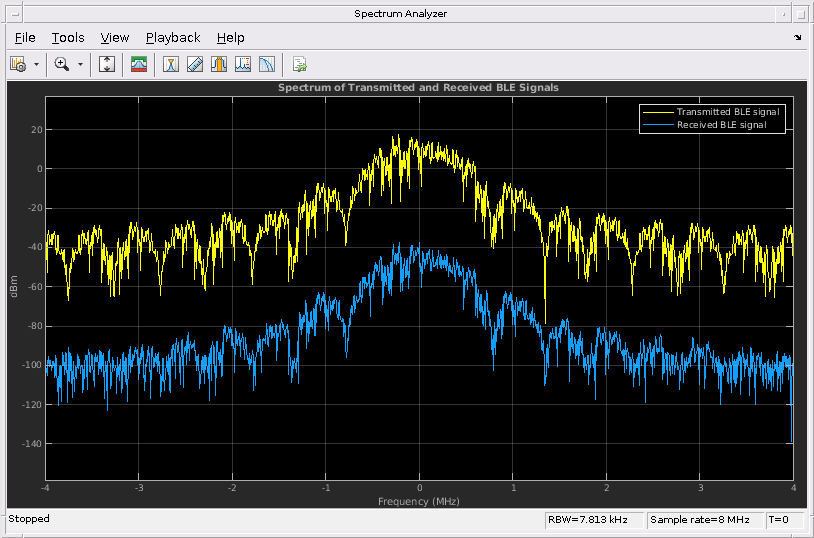

Пользуется Библиотекой Communications Toolbox™ для Протокола Bluetooth®, чтобы выполнить сквозную симуляцию Bluetooth низкой энергии (BLE) для различного физического уровня BLE (PHY) режимы передачи в присутствии модели потери на пути, ухудшений радио-фронтенда (RF) и аддитивного белого Гауссова шума (AWGN). Результаты симуляции показывают ориентировочную стоимость частоты ошибок по битам (BER), потери на пути и расстояния между передатчиком и приемником.

Скрипт Open Live Script
End-to-End Bluetooth BR/EDR PHY Simulations with RF Impairments and Corrections

Сквозной Bluetooth Симуляции BR/EDR PHY с Ухудшениями RF и Коррекции

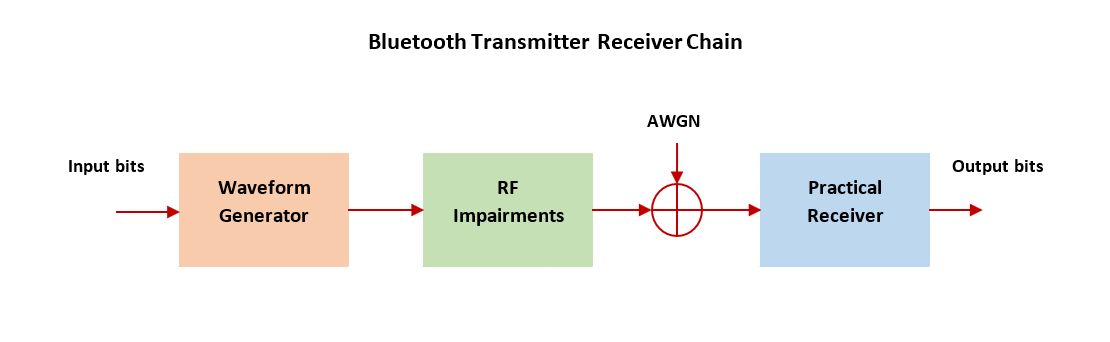

Сквозная симуляция, чтобы измерить частоту ошибок по битам (BER) и пакетный коэффициент ошибок (PER) для различного физического уровня Bluetooth® BR/EDR (PHY) пакет вводит при помощи Библиотеки Communications Toolbox™ для Протокола Bluetooth®. Эти пакеты PHY искажены путем добавления ухудшений радио-фронтенда (RF) и аддитивного белого Гауссова шума (AWGN). Искаженный Bluetooth формы волны BR/EDR обрабатывается в практическом приемнике, чтобы получить значения PER и BER. Полученные результаты симуляции показывают графики BER и PER в зависимости от отношения плотности энергии к шуму (Eb/No).

Скрипт Open Live Script
Bluetooth Low Energy Waveform Generation and Visualization

Bluetooth низкая энергетическая генерация сигналов и визуализация

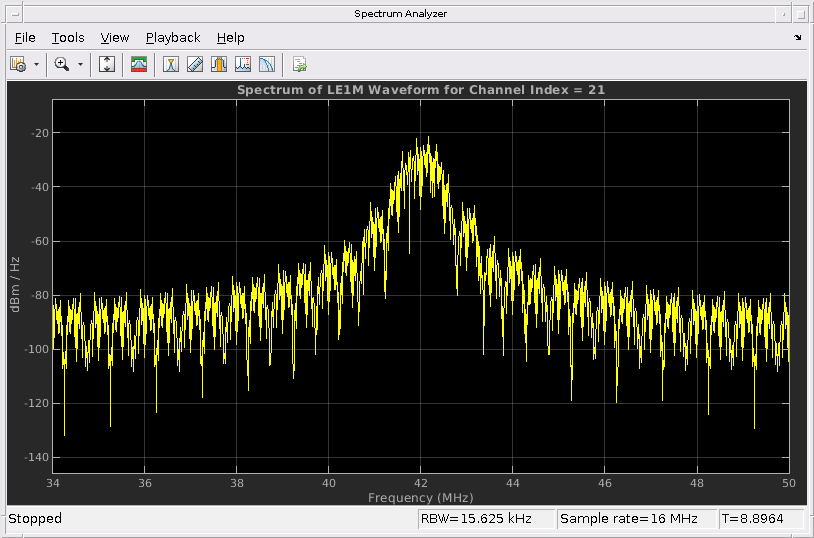

Как Библиотекой Communications Toolbox™ для Протокола Bluetooth® можно пользоваться, чтобы сгенерировать формы волны для различных режимов физического уровня Bluetooth низкой энергии (BLE) (PHY) [1].

Открыть скрипт
Bluetooth Low Energy Bit Error Rate Simulation

Bluetooth низкая энергетическая симуляция частоты ошибок по битам

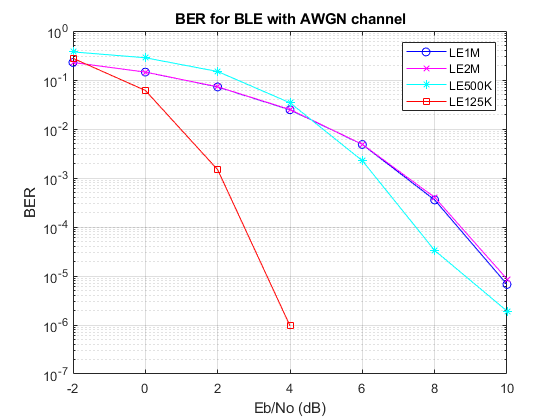

Как Библиотекой Communications Toolbox™ для Протокола Bluetooth® можно пользоваться, чтобы измерить частоту ошибок по битам (BER) для различных режимов Bluetooth низкой энергии (BLE) [1] использование сквозной симуляции физического уровня.

Открыть скрипт
End-to-End Bluetooth Low Energy PHY Simulation with RF Impairments and Corrections

Сквозной Bluetooth низкая энергия симуляция PHY с ухудшениями RF и коррекции

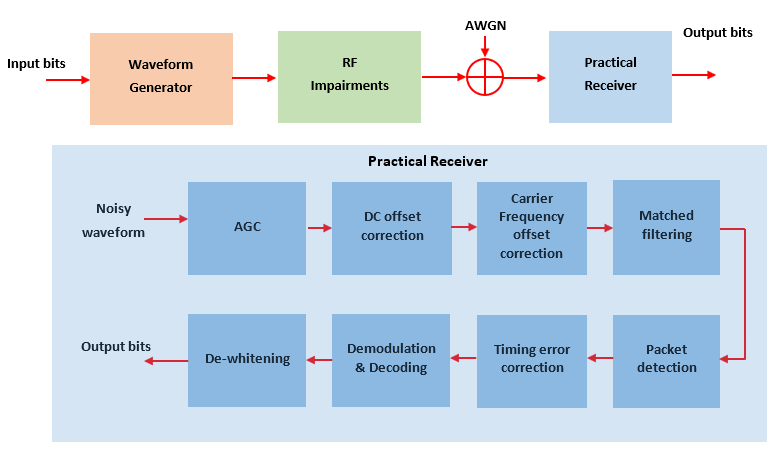

Как Библиотекой Communications Toolbox™ для Протокола Bluetooth® можно пользоваться, чтобы измерить частоту ошибок по битам (BER) и пакетный коэффициент ошибок (PER) для различных режимов Bluetooth низкой энергии (BLE) [1] физический уровень (PHY) пакетные передачи, которые имеют ухудшения радио-фронтенда (RF) и аддитивный белый гауссов шум (AWGN), добавленный к ним.

Открыть скрипт
End-to-End Bluetooth BR/EDR PHY Simulation with WLAN Interference and Adaptive Frequency Hopping

Сквозной Bluetooth Симуляция BR/EDR PHY с Интерференционным и Адаптивным Скачкообразным движением Частоты WLAN

Сквозная симуляция, чтобы показать, как AFH изменяет последовательность скачкообразного движения частоты в Bluetooth BR/EDR и минимизирует интерференцию WLAN.

Скрипт Open Live Script
Bluetooth Full Duplex Data and Voice Transmission in MATLAB

Данные о полном дуплексе Bluetooth и речевая передача в MATLAB

Реализуйте полнодуплексную коммуникацию в Bluetooth® piconet с интерференцией WLAN и функциональностью AFH в MATLAB.

Скрипт Open Live Script
Bluetooth Full Duplex Voice and Data Transmission

Передача речи и данных полного дуплекса Bluetooth

Simulink® модель полнодуплексной связи речи и данных между двумя bluetooth-устройствами.

Открытая модель
