Interlacer

Альтернативно выбирайте элементы из двух входных векторов, чтобы сгенерировать выходной вектор

Библиотека:
Communications Toolbox / Операции Последовательности

Описание

Блок Interlacer принимает два вектора с размером, сложностью и шагом расчета. Это производит один выходной вектор переменными элементами от первого входа (пометил O для нечетного) и второй вход (пометил E для даже).

Порты

Входной параметр

развернуть все

`O` — Нечетные элементы
вектор

Нечетные элементы в виде вектора. Сложность входных параметров O и E должен соответствовать.

Типы данных: double | single
Поддержка комплексного числа: Да

`E` — Четные элементы
вектор

Четные элементы в виде вектора. Сложность входных параметров O и E должен соответствовать.

Типы данных: double | single
Поддержка комплексного числа: Да

Вывод

развернуть все

`Out` — Выходной сигнал
вектор-столбец

Выходной сигнал, возвращенный как ровный вектор-столбец длины. Нечетные элементы в выходном векторе содержат элементы от входа O и четные элементы в выходном векторе содержат элементы от входа E. Выходной вектор имеет совпадающий тип данных и шаг расчета как вход.

Примеры модели

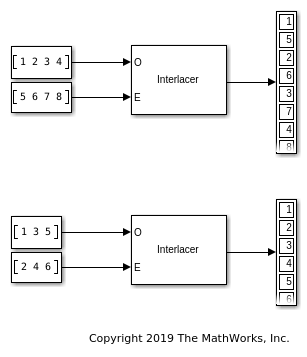

Чередуйте два вектора

Используйте блок Interlacer, чтобы чередовать два векторных входных параметров.

Характеристики блока

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `integer` \| `single`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Смотрите также

Блоки

Deinterlacer | General Block Interleaver | Mux (Simulink)

Представлено до R2006a
