Добавьте ухудшения RF в сигнал DQPSK
Эта модель применяет ухудшения RF к сигналу, модулируемому дифференциальным квадратурным манипулированием сдвига фазы (DQPSK). Чтобы продемонстрировать и визуализировать ухудшения RF, уровни, примененные в этой модели, преувеличены и не представительные для типичных уровней для современных радио.

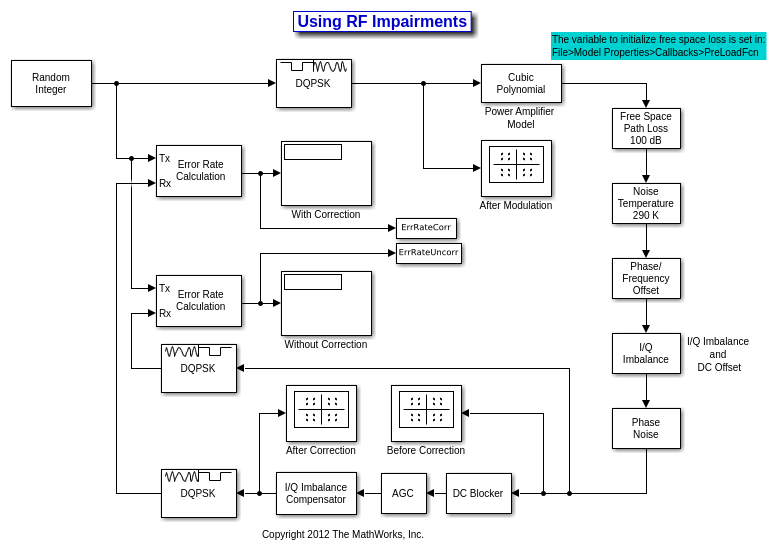

Случайный сигнал является DQPSK, модулируемые и различные ухудшения RF применяются к сигналу. Модель использует блоки ухудшения из библиотеки RF Impairments. После блоков ухудшения, ветвлений сигнала в два пути. Один путь применяет блокирование DC, автоматическое управление усилением (AGC) и компенсацию разбаланса I/Q сигналу перед демодуляцией. Поскольку сигнал является модулируемым DQPSK, никакая синхронизация несущей не требуется. Второй путь переходит непосредственно к демодуляции. После демодуляции вычисление коэффициента ошибок выполняется на обоих сигналах. Чтобы анализировать созвездие, модель включает блоки Схемы Созвездия после модуляции перед коррекцией, и после коррекции.
Коэффициент ошибок для демодулируемого сигнала без AGC, в основном, вызывается потерями при распространении в свободном пространстве и разбалансом I/Q. Модуляция QPSK минимизирует эффекты других ухудшений.
Открытая модель в качестве примера и исследует свое содержимое
Запустите симуляцию

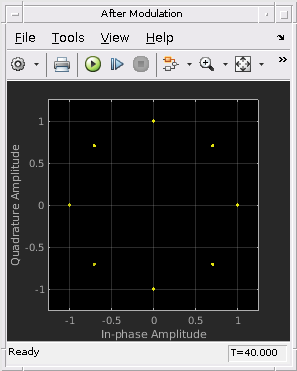

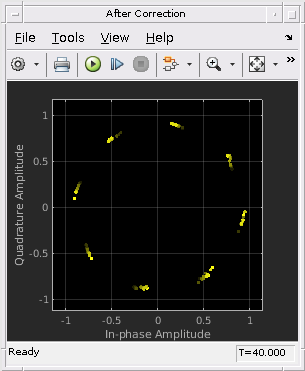

After Modulation схематически изобразите, показывает, что чистый ссылочный DQPSK модулировал созвездие. Переданный сигнал искажен различными ухудшениями RF. Before Correction схематически изобразите показывает ослабленное и искаженное созвездие. Сигнал на пути к коррекции настроен Блокировщиком DC, AGC и блоками Компенсатора Разбаланса I/Q. After Correction схематически изобразите показывает, что созвездие было усилено и улучшено после блоков коррекции.
Отобразите BER для сигнала с и без коррекции.
Error rate for corrected signal: 0.000 Error rate for uncorrected signal: 0.042
Дальнейшее исследование
Откройте пример при помощи обеспеченной кнопки или путем ввода open slex_rcvrimpairments_dqpsk в командной строке MATLAB®. Настройте ухудшения RF, повторно выполните модель и заметьте изменения в схемах созвездия и коэффициентах ошибок. Полагайте, что изменение модели добавляет этап эквалайзера перед демодуляцией. Эквализация имеет свойственную способность уменьшать часть искажения, вызванного ухудшениями. Для получения дополнительной информации смотрите Эквализацию.
