Вычислите среднюю степень 256 сигналов QAM в MATLAB
Вычислите среднюю степень 256 сигналов QAM использование раздвижного окна 16 выборок.
Инициализация
Создайте powermeter объект с раздвижным окном длины 16 выборок и ссылочная загрузка 50 Ом. Используйте этот объект измерить среднюю степень 256 сигналов QAM в dBm модули.
Визуализируйте среднюю степень сигнала с помощью timescope объект.
FrameLength = 512; Fs = 1000; pm = powermeter(16, 'Measurement', 'Average power', ... 'ReferenceLoad', 50, ... 'PowerUnits', 'dBm'); scope = timescope('SampleRate',Fs,... 'TimeSpanSource','property',... 'TimeSpan',20,... 'YLabel','dBm',... 'YLimits',[0 50]); title = 'Average power based on a sliding window of 16 samples'; scope.Title = title;
Вычислите среднюю степень
Сгенерируйте последовательность псевдослучайных целочисленных значений, чертивших однородно от [0 255] использование randi функция. Примените квадратурную амплитудную модуляцию (QAM) на этот сигнал с помощью qammod функция. Вычислите среднюю степень этого сигнала с помощью powermeter объект. Просмотрите вычисленное среднее значение с помощью timescope объект.

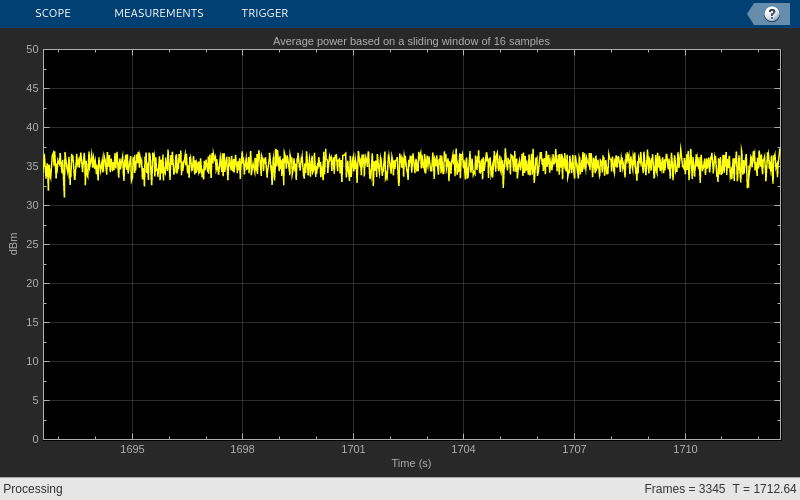

tic; while (toc < 5) x = randi([0 255], FrameLength, 1); y = qammod(x, 256); averagePower = pm(y); scope(averagePower); end
Смотрите также
qammod | powermeter | dsp.TimeScope | randi
