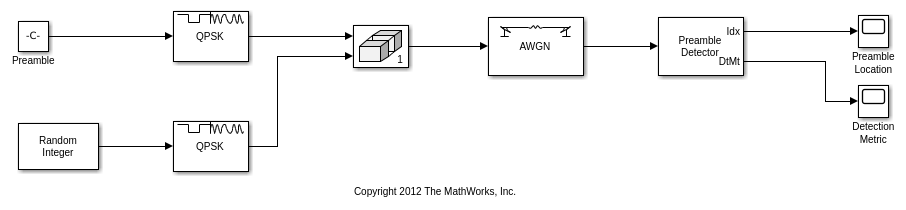

Используйте кнопку модели Open, чтобы открыть detect_complex_preamble модель. Модель создает пакет путем генерации комплексной преамбулы и предварительного ожидания его к последовательности символов QPSK. Пакет проходит через шумный канал и вводится с блоком Preamble Detector. Местоположения преамбулы и метрика обнаружения выходные параметры отображены двумя блоками Time Scope.

Запустите модель.

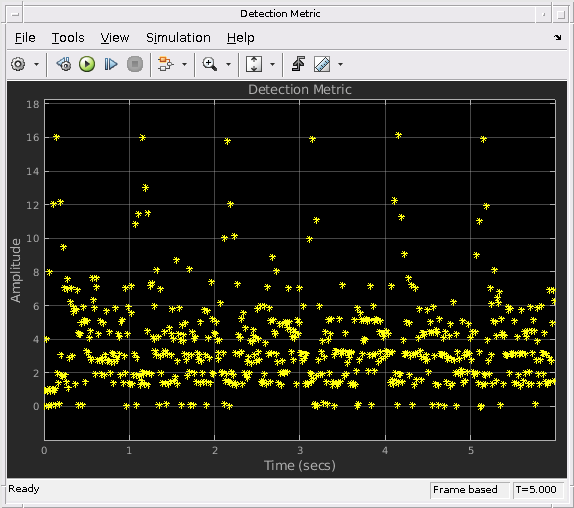

Существует много местоположений преамбулы, показанных для каждой 1 системы координат с. Это вызвано тем, что метрика обнаружения превышает порог многократно в каждой системе координат. Это указывает, что порог обнаружения является слишком низким. Идеально, должно только быть одно местоположение, показанное для каждой системы координат, потому что существует только одна преамбула. Смотря на метрический график обнаружения, это предполагает, что порог 15 приведет к выбору пиковой метрики обнаружения.

Измените порог обнаружения от 3 до 15. Повторно выполните модель.

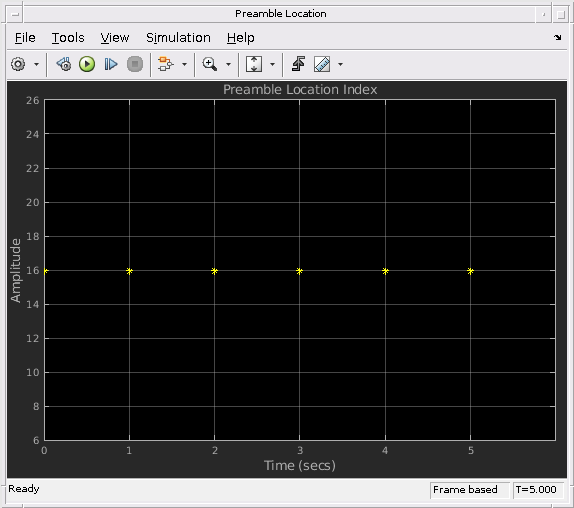

В каждой системе координат индекс местоположения равняется 16. Это правильно, потому что преамбула является 16 символами долго.
