Сигнал QPSK синхронизация коррекции смещения
Откорректируйте закрепленное смещение символьной синхронизации на шумном сигнале QPSK при помощи блока Symbol Synchronizer. Количество символов, выведенных блоком Symbol Synchronizer, является переменным размером. Если сигнал фиксированного размера требуется для нисходящей обработки, можно использовать блок Selector (Simulink), чтобы преобразовать Symbol Synchronizer выход в сигнал фиксированного размера.

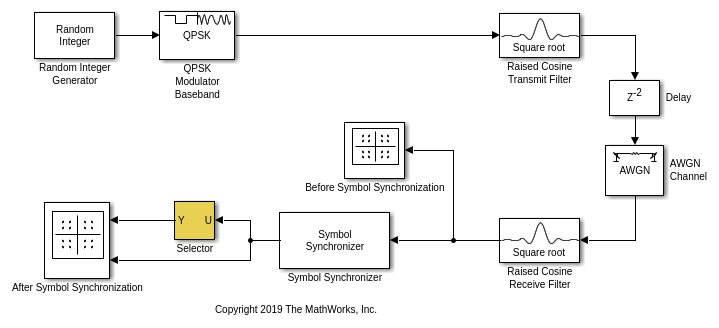

Исследуйте модель
Блок Delay добавляет фиксированную ошибку синхронизации 2 выборок к сигналу в блоке Raised Cosine Transmit Filter выход. Начиная с настройки блока Raised Cosine Transmit Filter выходные параметры 4 выборки на символ задержка синхронизации является 0,5 символами. Выход синхронизатора символа преобразован в сигнал фиксированного размера Селекторным блоком.
Просмотр результатов

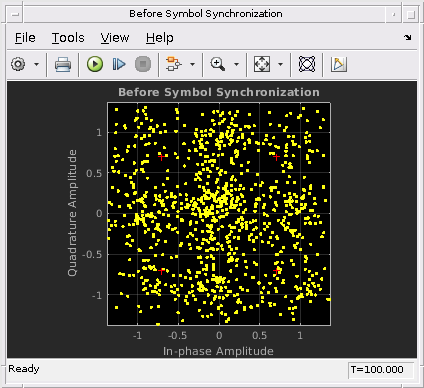

Чтобы видеть, как синхронизатор символа улучшает разрешение символа QPSK, просмотрите созвездия сигнала перед синхронизацией символа, и переменным размером и сигналами фиксированного размера после синхронизации символа.
