Исследуйте модель

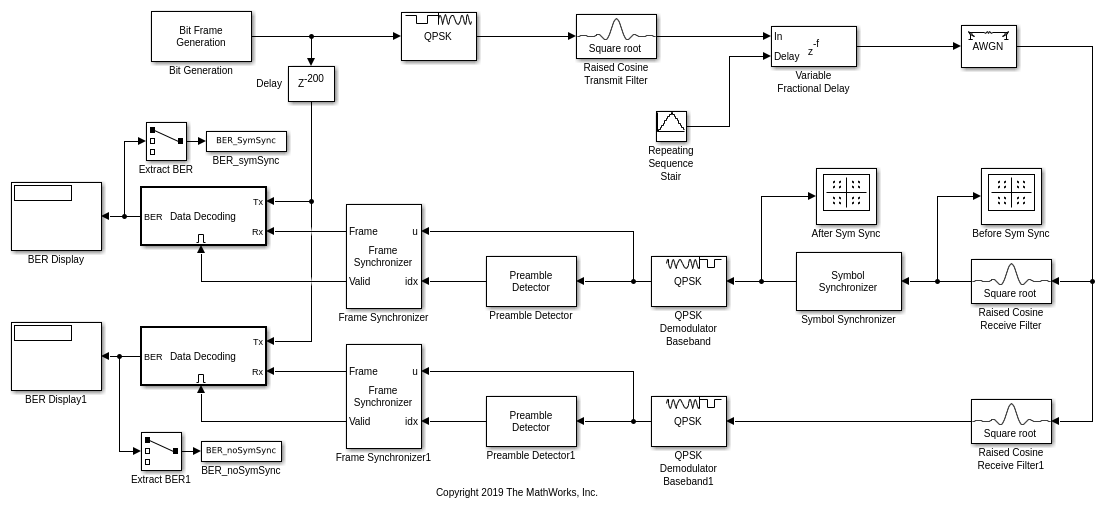

Блок Variable Fractional Delay вводит ошибку синхронизации варьирования отфильтрованному сигналу QPSK корня повысил косинус (RRC). После блока AWGN приёмный путь дублирован, чтобы сравнить эффективность с и без блока Symbol Synchronizer в пути. Блок Symbol Synchronizer корректирует для расфазировки тактовых сигналов между передатчиком и приемником, выравнивая выходной сигнал с допустимой ссылкой часов. Для состояния ошибки синхронизации в этом примере синхронизатор символа возвращает вектор, содержащий 99, 100, или 101 символ для входного вектора с 200 выборками.

Чтобы выровнять поток битов вдоль правильных контуров системы координат и определить допустимые индикаторы системы координат в демодулируемом потоке битов, блок Frame Synchronizer использует запуск пакетного индекса, обнаруженного блоком Preamble Detector. Подсистема Декодирования Данных о BER вычисляет частоту ошибок по битам (BER). Подсистема Декодирования Данных о BER регенерирует биты входных данных вместо того, чтобы использовать блок Bit Generation выход, чтобы не вычислять BER на недопустимые системы координат.

Просмотр результатов

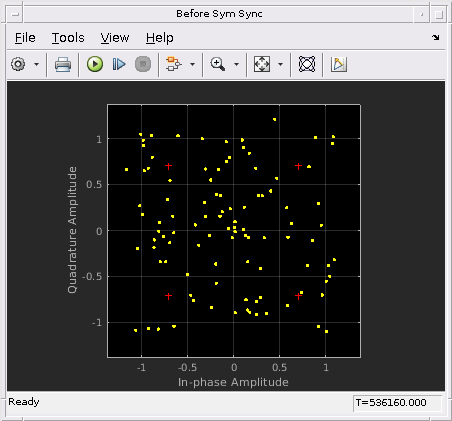

С отношением сигнал-шум на 20 дБ и переменной ошибкой синхронизации в области значений [0, 0.9] выборки, восстановление сигнала успешно на пути к приемнику, который включает синхронизацию символа. Ошибка синхронизации варьируется, в зависимости от времени заставляя созвездие колебаться между поврежденными и чистыми состояниями. Прежде чем схема созвездия SymSync показывает эффекты переменной ошибки синхронизации. После того, как схема созвездия Синхронизации Sym показывает, что синхронизатор символа удаляет переменное ухудшение сигнала ошибки синхронизации.

BER с и без синхронизации символа показывает повышение производительности из-за блока Symbol Synchronizer.

Error rate with symbol synchronization: 0.000
Error rate without symbol synchronization: 0.256
