Просмотрите схему созвездия
Используйте блок Constellation Diagram, чтобы визуализировать созвездие модулируемого сигнала.

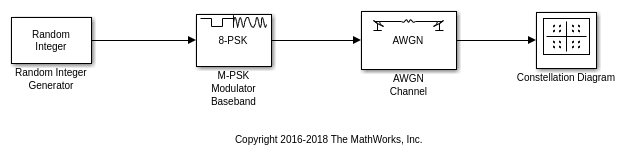

Случайным сигналом является модулируемый M-PSK, проник в канал AWGN и передал в Схему Созвездия, которая будет построена.
Открытая модель в качестве примера и исследует свое содержимое

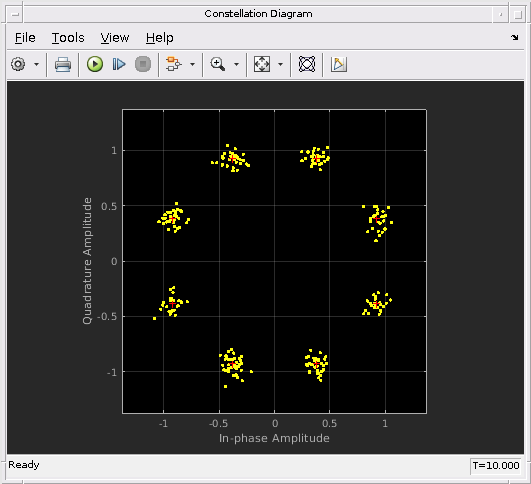

Запустите модель и наблюдайте созвездие 8-PSK. Точки принятых данных отображают желтым, в то время как красный ‘+’ символы представляет идеальные местоположения созвездия.
После выполнения симуляции схема созвездия показывает шумные точки созвездия.
Можно выбрать Show Signal Trajectory кнопка, чтобы отобразить траекторию сигнала модулируемого сигнала.
Дальнейшее исследование
Чтобы запустить модель самостоятельно, откройте пример с помощью обеспеченной кнопки или путем ввода open slex_constellation_diagram в командной строке MATLAB®. Полагайте, что изменение модели изменяет порядок модуляции PSK.
