Настройка оборудования

Этот пример использует Измерение, Вычисляя устройство USB-1608FS-Plus к данным логов от каналов аналогового входа 0 и 9, которые соединяются с выходными параметрами функционального преобразователя.

Отобразите список доступных устройств

Узнайте устройства, соединенные к вашей системе с помощью daqlist.

d = daqlist("mcc")

d =

  1×4 table

    DeviceID                     Description                           Model                 DeviceInfo
    ________    _____________________________________________    _________________    ________________________

    "Board0"    "Measurement Computing Corp. USB-1608FS-Plus"    "USB-1608FS-Plus"    [1×1 daq.sdk.DeviceInfo]

Получите детали об устройстве

daqlist функция показывает вам обзор доступных устройств. Можно найти дополнительные детали устройства путем рассмотрения DeviceInfo поле таблицы.

deviceInfo = d{1, "DeviceInfo"}

deviceInfo =

mcc: Measurement Computing Corp. USB-1608FS-Plus (Device ID: 'Board0')
   Analog input supports:
      4 ranges supported
      Rates from 0.1 to 100000.0 scans/sec
      8 channels ('Ai0' - 'Ai7')
      'Voltage' measurement type


Создайте DataAcquisition и добавьте входные каналы

daq функция создает объект DataAcquisition. DataAcquisition содержит информацию, описывающую оборудование, частоту развертки и другие свойства, сопоставленные с захватом.

dq = daq("mcc")

% The |addinput| function adds an analog input channel to
% the DataAcquisition.  You can add more than one channel to a
% DataAcquisition.
ch1 = addinput(dq, "Board0", 0, "Voltage");
ch2 = addinput(dq, "Board0", 1, "Voltage");

dq =

DataAcquisition using Measurement Computing Corp. hardware:

                     Running: 0
                        Rate: 1000
           NumScansAvailable: 0
            NumScansAcquired: 0
              NumScansQueued: 0
    NumScansOutputByHardware: 0
                   RateLimit: []

Show channels
Show properties and methods

Получите данные с меткой времени

read функция запускает захват и возвращает результаты как расписание.

data = read(dq, seconds(1));

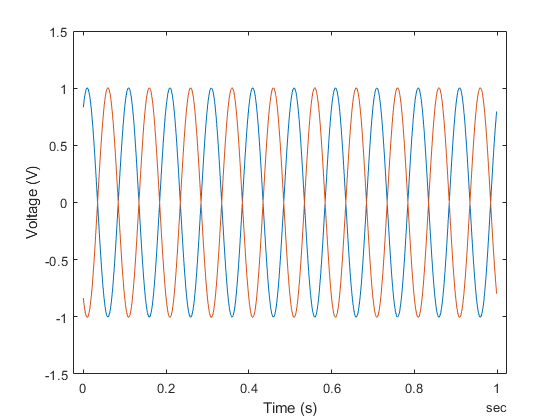

Отобразите полученные данные на графике

plot(data.Time, data.Board0_Ai0, data.Time, data.Board0_Ai1);
xlabel('Time (s)');
ylabel('Voltage (V)');

Измените свойства по умолчанию захвата

По умолчанию, захваты, запущенные в течение одной секунды при 1 000 сканов в секунду. Чтобы получить на различном уровне, измените Rate свойство.

dq.Rate = 10000;
[data, startTime] = read(dq, seconds(1));
plot(data.Time, data.Board0_Ai0, data.Time, data.Board0_Ai1);
xlabel('Time (s)');
ylabel('Voltage (V)');
