Получите данные Используя устройства NI
В этом примере показано, как получить данные из устройства National Instruments ™.
Узнайте устройства аналогового входа
Чтобы обнаружить устройство, которое поддерживает входные измерения, получите доступ к устройству в таблице, возвращенной daqlist команда. Этот пример использует модуль NI 9201 в Национальном Instruments® CompactDAQ Chassis NI cDAQ-9178. Это - 8 устройств аналогового входа канала и является модулем 4 в шасси.
d = daqlist("ni")
d =
12×4 table
DeviceID Description Model DeviceInfo
___________ __________________________________ _____________ ____________________
"cDAQ1Mod1" "National Instruments NI 9205" "NI 9205" [1×1 daq.DeviceInfo]
"cDAQ1Mod2" "National Instruments NI 9263" "NI 9263" [1×1 daq.DeviceInfo]
"cDAQ1Mod3" "National Instruments NI 9234" "NI 9234" [1×1 daq.DeviceInfo]
"cDAQ1Mod4" "National Instruments NI 9201" "NI 9201" [1×1 daq.DeviceInfo]
"cDAQ1Mod5" "National Instruments NI 9402" "NI 9402" [1×1 daq.DeviceInfo]
"cDAQ1Mod6" "National Instruments NI 9213" "NI 9213" [1×1 daq.DeviceInfo]
"cDAQ1Mod7" "National Instruments NI 9219" "NI 9219" [1×1 daq.DeviceInfo]
"cDAQ1Mod8" "National Instruments NI 9265" "NI 9265" [1×1 daq.DeviceInfo]
"Dev1" "National Instruments PCIe-6363" "PCIe-6363" [1×1 daq.DeviceInfo]
"Dev2" "National Instruments NI ELVIS II" "NI ELVIS II" [1×1 daq.DeviceInfo]
"Dev3" "National Instruments PCIe-6363" "PCIe-6363" [1×1 daq.DeviceInfo]
"Dev4" "National Instruments PCIe-6363" "PCIe-6363" [1×1 daq.DeviceInfo]
deviceInfo = d{4, "DeviceInfo"}
deviceInfo =
ni: National Instruments NI 9201 (Device ID: 'cDAQ1Mod4')
Analog input supports:
-10 to +10 Volts range
Rates from 0.6 to 500000.0 scans/sec
8 channels ('ai0' - 'ai7')
'Voltage' measurement type
This module is in slot 4 of the 'cDAQ-9178' chassis with the name 'cDAQ1'.
Создайте DataAcquisition и добавьте каналы аналогового входа
Создайте DataAcquisition, установите Rate свойство (значением по умолчанию являются 1 000 сканов в секунду), и добавляет каналы аналогового входа с помощью addinput.
dq = daq("ni"); dq.Rate = 8000; addinput(dq, "cDAQ1Mod4", "ai0", "Voltage"); addinput(dq, "cDAQ1Mod4", "ai1", "Voltage");
Получите один скан как таблицу
Используйте read получать один скан. Результатом является таблица с двумя столбцами данных, потому что два входных канала используются, чтобы получить скан.
tabledata = read(dq)
tabledata =
1×2 timetable
Time cDAQ1Mod4_ai0 cDAQ1Mod4_ai1
_____ _____________ _____________
0 sec 0.00081472 0.00090579
Получите один скан как матрицу
Используйте read получать один скан. Результатом является массив размера 1x2, потому что два входных канала используются, чтобы получить скан.
matrixdata = read(dq, "OutputFormat", "Matrix")
matrixdata =
1.0e-03 *
0.1270 0.9134
Получите данные на заданное время
Используйте read чтобы получить несколько сканов, блокируя выполнение MATLAB до, все запрошенные данные получены. Полученные данные возвращены как расписание с шириной, равной количеству каналов и высоты, равной количеству сканов.
% Acquire data for one second at 8000 scans per second.
data = read(dq, seconds(1));

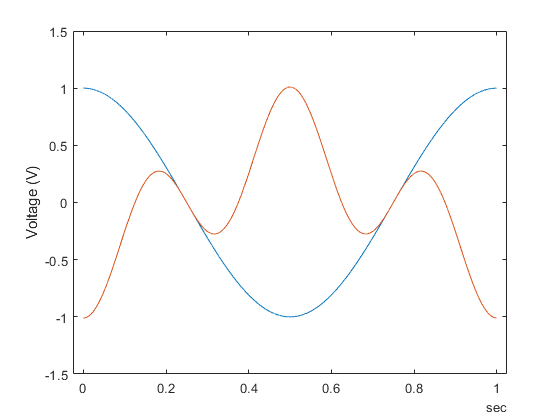

Отобразите полученные данные на графике
plot(data.Time, data.Variables);
ylabel("Voltage (V)")
Получите конкретное количество сканов
data = read(dq, 2*dq.Rate);
plot(data.Time, data.Variables);
ylabel("Voltage (V)")
