Create Diagonal Matrix

Создайте квадратную диагональную матрицу из диагональных элементов

расширьте все на странице
  • Библиотека:

  • DSP System Toolbox / Математические функции / Матрицы и Линейная алгебра / Матричные операции

  • Create Diagonal Matrix block

Описание

Блок Create Diagonal Matrix заполняет диагональ M-by-M матричный выход с элементами, содержавшимися во входе D вектора длины-M. Элементами от диагонали является нуль.

A = diag(D)		% Equivalent MATLAB code

Порты

Входной параметр

развернуть все

Введите, чтобы преобразовать в диагональную матрицу в виде M - вектор элемента.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point
Поддержка комплексного числа: Да

Вывод

развернуть все

Выведите заданный как M-by-M матрица, где M является длиной входного вектора.

Выход эквивалентен:

A = diag(D)		% Equivalent MATLAB code

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point
Поддержка комплексного числа: Да

Примеры модели

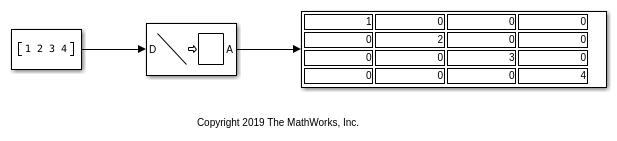

Generate Diagonal Matrix from Vector Input

Сгенерируйте диагональную матрицу от векторного входа

Simulink® пример модели, который показывает, как создать диагональную матрицу из вектора.

Характеристики блока

Типы данных

Boolean | double | fixed point | integer | single

Прямое сквозное соединение

no

Многомерные сигналы

no

Сигналы переменного размера

no

Обнаружение пересечения нулем

no

Расширенные возможности

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Смотрите также

Блоки

Функции

Представлено до R2006a
