fdesign.arbmagnphase

Произвольная величина ответа и объект спецификации фильтров фазы

Синтаксис

d = fdesign.arbmagnphase
d = fdesign.arbmagnphase(specification)
d = fdesign.arbmagnphase(specification,specvalue1,specvalue2,...)
d = fdesign.arbmagnphase(specvalue1,specvalue2,specvalue3)
d = fdesign.arbmagnphase(...,fs)

Описание

d = fdesign.arbmagnphase создает произвольный объект спецификации фильтров величины d.

d = fdesign.arbmagnphase(specification) инициализирует Specification свойство для объекта d технических требований к specification. Входной параметр specification должен быть один из выбора, показанного в следующей таблице. Опции спецификации не являются чувствительными к регистру.

Спецификация

Описание получившегося фильтра

n,f,h

Один проект полосы (значение по умолчанию). КИХ и БИХ (n порядок и для числителя и для знаменателя).

n,b,f,h

КИХ многополосный проект, где b задает количество полос.

nb,na,f,h

БИХ один проект полосы.

Следующая таблица описывает аргументы спецификации.

Аргумент

Описание

b

Количество полос в многополосном фильтре.

f

Вектор частоты. Значения частоты заданы в f укажите на местоположения, где вы обеспечиваете определенные амплитуды ответа фильтра. Когда вы обеспечиваете f необходимо также обеспечить h который содержит значения отклика.

h

Комплексные значения частотной характеристики.

n

Порядок фильтра для КИХ-фильтров и числителя и знаменателя заказывает для БИХ-фильтров (если не заданный nb и na).

nb

Порядок числителя для БИХ-фильтров.

na

Порядок знаменателя для БИХ фильтрует проекты.

По умолчанию этот метод принимает, что все технические требования частоты предоставляются в нормированной частоте.

Определение f и h

f и h входные параметры, которые вы используете, чтобы задать желаемый ответ фильтра. Каждое значение частоты вы задаете в f должен иметь соответствующее значение отклика в h. Этот пример создает фильтр с двумя полосами пропускания (b= 4 ) и показывает как f и h связаны. Этот пример для рисунка только. Это не фактический фильтр.

Задайте вектор частоты f как [0 0.1 0.2 0.4 0.5 0.6 0.9 1.0]

Задайте вектор отклика h как [0 0.5 0.5 0.1 0.1 0.8 0.8 0]

Эти технические требования connectf и h как показано в следующей таблице.

f (Нормированная Частота)

h (Ответ, Желаемый в f)

0

0

0.1

0.5

0.2

0.5

0.4

0.1

0.5

0.1

0.6

0.8

0.9

0.8

1.0

0.0

Ответ с двумя полосами пропускания — один примерно между 0,1 и 0.2 и второе между 0,6 и 0.9 — следует из отображения между f и h. Графический вывод f и h дает к следующей фигуре, которая напоминает фильтр с двумя полосами пропускания.

Второй пример в Примерах показывает этот график более подробно с комплексным ответом фильтра для h. В примере, h комплексные числа использования для ответа.

Различные типы спецификации часто имеют различные методы разработки в наличии. Использование designmethods(d) получить список методов разработки, доступных для данной опции спецификации и объекта технических требований.

d = fdesign.arbmagnphase(specification,specvalue1,specvalue2,...) инициализирует объект спецификации фильтров specvalue1, specvalue2, и так далее. Используйте get(d,'description') для описаний различных технических требований specvalue1, specvalue2... specn.

d = fdesign.arbmagnphase(specvalue1,specvalue2,specvalue3) использует опцию спецификации по умолчанию n,f,h, установка порядка фильтра, отфильтруйте вектор частоты и комплексный вектор частотной характеристики к значениям specvalue1, specvalue2, и specvalue3.

d = fdesign.arbmagnphase(...,fs) задает частоту дискретизации в Гц. Все другие технические требования частоты также приняты, чтобы быть в Гц, когда вы задаете fs.

Примеры

свернуть все

Используйте fdesign.arbmagnphase смоделировать комплексный аналоговый фильтр.

d = fdesign.arbmagnphase('n,f,h',100); % N=100, f and h set to defaults.
design(d,'freqsamp','SystemObject',true);

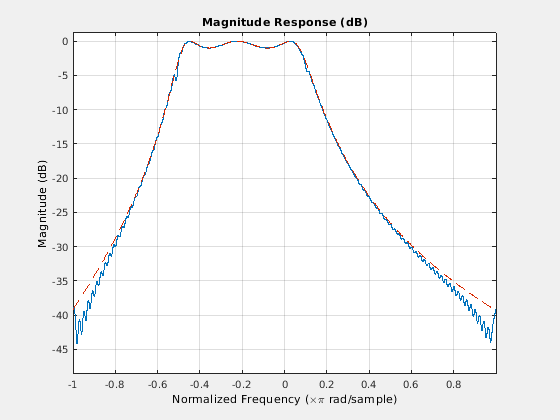

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes object and other objects of type uitoolbar, uimenu. The axes object with title Magnitude Response (dB) contains 2 objects of type line.

Для более комплексного примера спроектируйте полосовой фильтр с низкой групповой задержкой путем определения желаемой задержки и использования f и h, чтобы задать полосы фильтра.

n = 50;     % Group delay of a linear phase filter would be 25.
gd = 12;    % Set the desired group delay for the filter.
f1=linspace(0,.25,30); % Define the first stopband frequencies.
f2=linspace(.3,.56,40);% Define the passband frequencies.
f3=linspace(.62,1,30); % Define the second stopband frequencies.
h1 = zeros(size(f1));  % Specify the filter response at the freqs in f1.
h2 = exp(-1j*pi*gd*f2); % Specify the filter response at the freqs in f2.
h3 = zeros(size(f3));  % Specify the response at the freqs in f3.
d=fdesign.arbmagnphase('n,b,f,h',50,3,f1,h1,f2,h2,f3,h3);
D = design(d,'equiripple','SystemObject',true);
fvtool(D,'Analysis','freq');

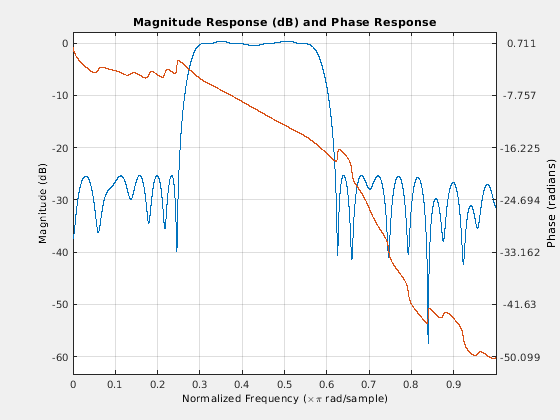

Figure Filter Visualization Tool - Magnitude Response (dB) and Phase Response contains an axes object and other objects of type uitoolbar, uimenu. The axes object with title Magnitude Response (dB) and Phase Response contains an object of type line.
