fdesign.halfband
Объект спецификации полуленточного фильтра
Синтаксис
d = fdesign.halfband
d = fdesign.halfband('type',type)
d = fdesign.halfband(spec)
d = fdesign.halfband(spec,specvalue1,specvalue2,...)
d = fdesign.halfband(specvalue1,specvalue2)
d = fdesign.halfband(...,fs)
d = fdesign.halfband(...,magunits)
Описание
d = fdesign.halfband создает объект d спецификации полуленточного фильтра, применение значений по умолчанию для свойств tw и ast.
Используя fdesign.halfband наряду с design метод генерирует Систему object™, если 'SystemObject' отметьте в design метод установлен в true.
d = fdesign.halfband('type',type) инициализирует свойство 'Type' разработчика фильтра typeВвод'должен быть любой lowpass или highpass и не является чувствительным к регистру.
d = fdesign.halfband( объект spec)d построений и устанавливает его 'Specification'к spec. Записи в spec представляйте различные функции ответа фильтра, такие как порядок фильтра, которые управляют созданием фильтра. Действительные доступы для spec показаны ниже. Эти опции не являются чувствительными к регистру.
tw\ast(specпо умолчанию)n,twnn\ast
где,
ast— затухание в полосе задерживания в децибелах (модули по умолчанию).n— порядок фильтра.tw— ширина области перехода между передачей и полосами задерживания. Заданный в нормированных единицах частоты.
По умолчанию все технические требования частоты приняты, чтобы быть в нормированных единицах частоты. Кроме того, все технические требования величины приняты, чтобы быть в дБ. Различные типы спецификации могут иметь различные методы разработки в наличии.
Методы создания фильтра, которые применяются к изменению объекта спецификации полуленточного фильтра в зависимости от Specification выбор. Использование designmethods определить, какой метод разработки применяется к объекту и его выбору спецификации. Различные методы создания фильтра также имеют опции, которые можно задать. Использование designopts с методом разработки видеть доступные параметры. Например:
f=fdesign.halfband('N,TW');
designmethods(f)
d = fdesign.halfband(spec,specvalue1,specvalue2,...) создает объект d и устанавливает его технические требования во время создания.
d = fdesign.halfband(specvalue1,specvalue2) создает объект d принятие Specification по умолчанию свойство tw,ast, использование значений вы предусматриваете входные параметры specvalue1 и specvalue2 для tw и ast.
d = fdesign.halfband(...,fs) добавляет аргумент fs, заданный в Гц, чтобы задать частоту дискретизации, чтобы использовать. В этом случае все частоты в технических требованиях находятся в Гц также.
d = fdesign.halfband(...,magunits) задает модули для любой спецификации величины, которую вы предоставляете во входных параметрах. magunits может быть один из
linear— задайте величину в линейных модуляхdB— задайте величину в дБ (децибелы)squared— задайте величину в блоках питания
Когда вы не используете magunits аргумент, fdesign принимает, что все величины находятся в децибелах. Обратите внимание на то, что fdesign хранилища все технические требования величины в децибелах (преобразующий в децибелы, когда необходимый) независимо от того, как вы задаете величины.
Примеры
Создайте полуленточные фильтры Используя fdesign Объект
Создайте объект технических требований полуленточного фильтра по умолчанию.
d=fdesign.halfband;
Создайте другой объект полуленточного фильтра, передав значения спецификации объекту вместо того, чтобы принять значения по умолчанию для n и ast.
d2 = fdesign.halfband('n,ast', 42, 80);Для другого примера передайте значения фильтра, которые соответствуют Спецификации по умолчанию - n, ast.
d3 = fdesign.halfband(.01, 80);
Этот пример проектирует equiripple КИХ-фильтр, запускающийся путем передачи нового типа спецификации и значений спецификации к fdesign.halfband.
hs = fdesign.halfband('n,ast',80,70); hd =design(hs,'equiripple','SystemObject',true);
В этом примере передайте технические требования для фильтра, и затем спроектируйте КИХ-фильтр наименьших квадратов от объекта, с помощью firls как метод разработки.
hs = fdesign.halfband('n,tw', 42, .04); hd2 = design(hs,'firls','SystemObject',true);
Создайте два equiripple полуленточных фильтра с и без неотрицательного нулевого фазового отклика:
f=fdesign.halfband('N,TW',12,0.2);Полуленточный фильтр Equiripple с неотрицательным нулевым фазовым откликом
Hd1 = design(f,'equiripple','ZeroPhase',true,'SystemObject',true);
Полуленточный фильтр Equiripple с нулевой ложью фазы 'zerophase', ложь является значением по умолчанию
Hd2=design(f,'equiripple','ZeroPhase',false,'SystemObject',true);
Получите амплитуды с действительным знаком (не величины)
[Hr_zerophase,~]=zerophase(Hd1); [Hr,W]=zerophase(Hd2);

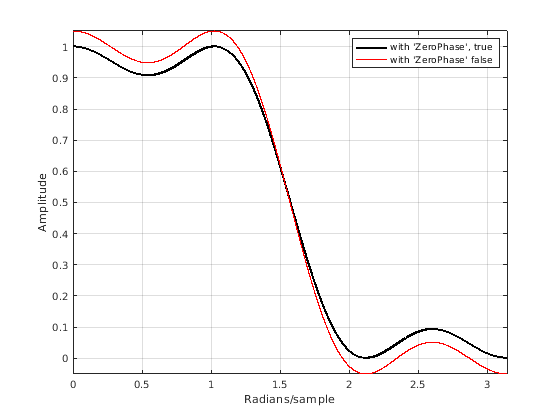

Постройте и сравните ответ
plot(W,Hr_zerophase,'k','linewidth',2); xlabel('Radians/sample'); ylabel('Amplitude'); hold on; plot(W,Hr,'r'); axis tight; grid on; legend('with ''ZeroPhase'', true','with ''ZeroPhase'' false');
Обратите внимание на то, что амплитуда нулевого фазового отклика (черная линия) является неотрицательной для всех частот. Опция 'ZeroPhase' допустима только для equiripple проектов полуполосы с and, TW' спецификация. Вы не можете задать 'MinPhase' и 'ZeroPhase', чтобы быть одновременно 'верными'.
