КИХ-фильтр Метода наименьших квадратов с ограничениями
clsFilter = design(d,'fircls','SystemObject',true)
clsFilter = design(d,'fircls','FilterStructure',value,'SystemObject',true)
clsFilter = design(d,'fircls','PassbandOffset',value,'SystemObject',true)
clsFilter = design(d,'fircls','zerophase',value,'SystemObject',true)
clsFilter = design(d,'fircls','SystemObject',true) проектирует КИХ-фильтр Метода наименьших квадратов с ограничениями (CLS), clsFilter, от объекта технических требований фильтра, d.
clsFilter = design(d,'fircls','FilterStructure',value,'SystemObject',true) где value одна из следующих структур фильтра:
'dffir', дискретное время, КИХ-фильтр прямой формы (значение по умолчанию)
'dffirt', дискретное время, КИХ прямой формы транспонированный фильтр
'dfsymfir', дискретное время, прямая форма симметричный КИХ-фильтр
clsFilter = design(d,'fircls','PassbandOffset',value,'SystemObject',true) где value устанавливает усиление полосы полосы пропускания в дБ. PassbandOffset и Ap значения влияют на верхнее и более низкое приближение, связанное в полосе пропускания можно следующим образом:
Нижняя граница = (PassbandOffset- Ap/2)
Верхняя граница = (PassbandOffset+A/2)
Для заграждающих фильтров, PassbandOffset вектор из длины два, который задает первые и вторые усиления полосы пропускания. PassbandOffset значения по умолчанию значения к 0 для lowpass, highpass и полосовых фильтров. PassbandOffset значения по умолчанию значения к [0 0] для заграждающих фильтров.
clsFilter = design(d,'fircls','zerophase',value,'SystemObject',true) где value любой 'true' ('1') или 'false' ('0'). Если zerophase верно, более низкое приближение, связанное в полосе задерживания, обеспечено, чтобы обнулить (i.e., фильтр имеет нулевой фазовый отклик). Zerophase ложный (0) по умолчанию.
Чтобы определить доступные проектные решения, использовать designopts со спецификацией возражают и метод разработки как входные параметры как показано.
designopts(d,'fircls')
Для полной справки об использовании fircls, обратитесь к системе справочной информации командной строки. Например, чтобы получить определенную информацию об использовании fircls с d, объект спецификации, введите следующее в подсказке MATLAB.
help(d,'fircls')

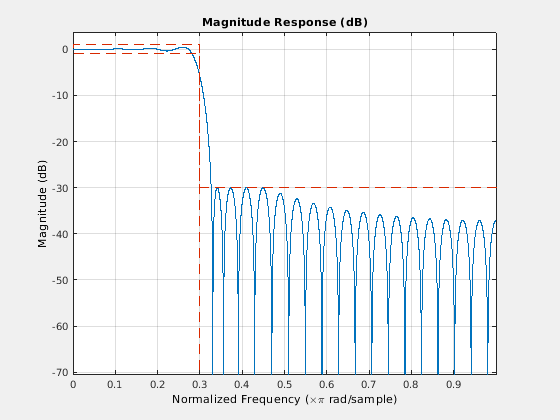

Следующий пример проектирует КИХ метода наименьших квадратов с ограничениями фильтр lowpass.
h = fdesign.lowpass('n,fc,ap,ast', 50, 0.3, 2, 30); firLPFilter = design(h, 'fircls','SystemObject',true); fvtool(firLPFilter)

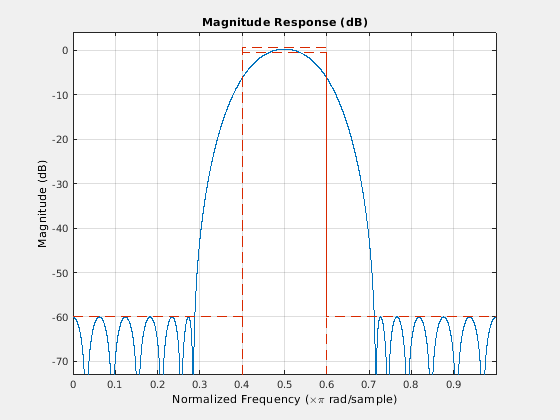

Следующий пример создает КИХ-полосовой фильтр метода наименьших квадратов с ограничениями.
d = fdesign.bandpass('N,Fc1,Fc2,Ast1,Ap,Ast2',... 30,0.4,0.6,60,1,60); firBPFilter = design(d,'fircls','SystemObject',true); fvtool(firBPFilter)
