Введение

Параметрические эквалайзеры часто используются, чтобы настроить частотную характеристику аудиосистемы. Например, параметрический эквалайзер может использоваться, чтобы компенсировать физические динамики, которые имеют peaks и падения на различных частотах.

Алгоритм параметрического эквалайзера в этом примере обеспечивает три (биквадратных) фильтра второго порядка, коэффициенты которых могут быть настроены, чтобы достигнуть желаемой частотной характеристики. Пользовательский интерфейс (UI) используется в симуляции, чтобы динамически настроить коэффициенты фильтра и исследовать поведение.

Этот пример опишет, как алгоритм параметрического эквалайзера задан и как поведение может быть исследовано посредством симуляции

Параметрический эквалайзер

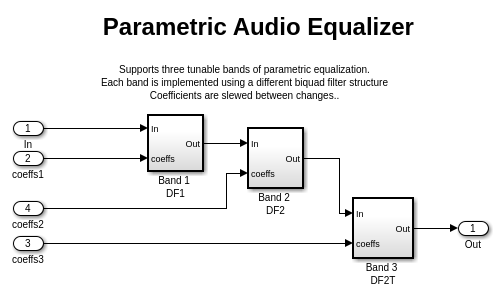

В этом примере эквалайзер реализован в подсистеме Эквалайзера модели. В этой подсистеме вход передается через три каскадных полосы эквализации. Содействующие изменения в каждой полосе сглаживаются через текучий интегратор прежде чем быть переданным в блок Biquad Filter.

Технические требования эквалайзера

Этот пример позволяет настраиваться центральной частоты группы каждого эквалайзера, полосы пропускания и пика (или падение) усиление. Полоса пропускания задана в среднем арифметическом между основой фильтра (1 в этом примере) и значением пиковой мощности. Технические требования этих трех полос находятся в подсистеме Технических требований. Эти технические требования преобразованы в коэффициенты Biquad с помощью блока MATLAB function. Коэффициенты конкретной полосы повторно вычисляются каждый раз, когда любые из технических требований той группы изменяются.

Пользовательский интерфейс

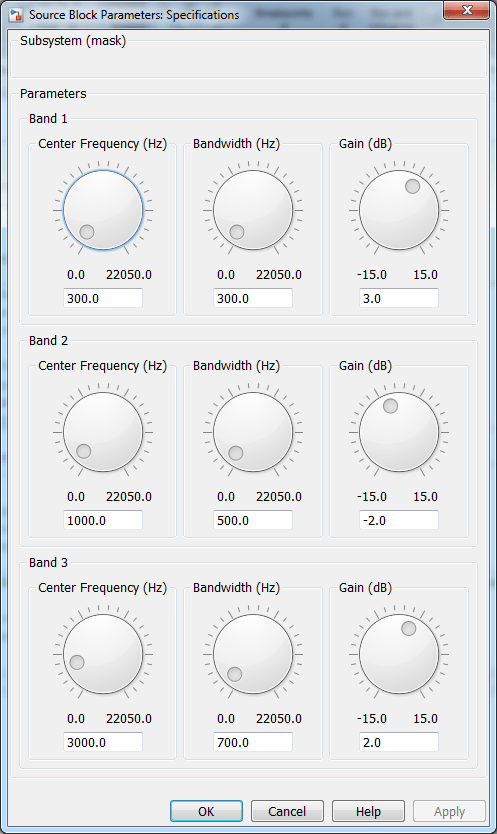

Пользовательскому интерфейсу, спроектированному, чтобы взаимодействовать с симуляцией, предоставляют модель и можно запустить путем щелкания по ссылке 'Launch Parameter Tuning UI'. Пользовательский интерфейс позволяет вам настраивать технические требования эквалайзера, и результаты отражаются в симуляции немедленно.

Исследование симуляции

Когда вы симулируете модель, вы будете визуализировать ответ эквалайзера на осциллографе. Ответ вычисляется с помощью блока Discrete Transfer Function Estimator. Ответ изменится, когда вы настраиваете технические требования эквалайзера. Можно также слушать или исходное или компенсируемое аудио путем переключения ручного переключателя.

Сгенерируйте код С для подсистемы эквалайзера

Чтобы изучить, как сгенерировать код С для подсистемы эквалайзера на основе технических требований алгоритма, смотрите Генерацию кода для Параметрического Аудио примера Эквалайзера.
