Развернитесь с отрицательными частотами

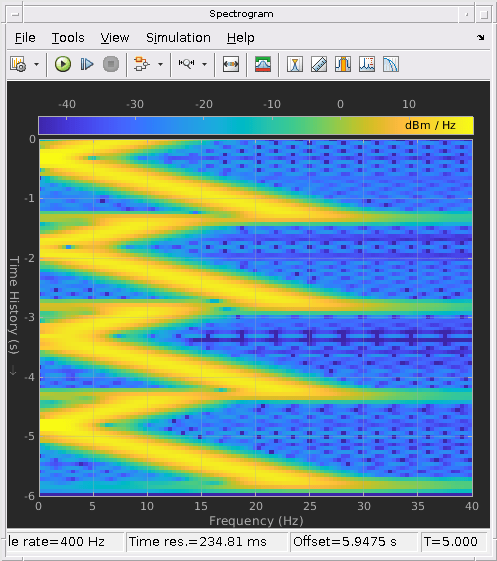

В этом примере блок Chirp выводит сигнал щебета, содержащий отрицательные частоты. Time Scope отображает вывод сигнала во временном интервале и Спектр, Анализатор отображает спектрограмму в частотном диапазоне.
Установите время Развертки на 1.5, Начальная частота к 25, Целевая частота к 0, и Целевое время равняется, чтобы Развернуть время. Выходной щебет этого примера не может вести себя, как вы ожидаете, потому что развертка содержит отрицательные частоты между 1 и 1,5 секундами. Развертка достигает Целевой частоты (0 Гц) в 1 секунду, затем продвигается ее отрицательный наклон, беря отрицательные значения частоты, пока это не пересекает одно время Развертки (1,5 секунды).
Запустите модель, чтобы видеть область времени выход.
