В этом примере блок Chirp выводит однонаправленный, линейно развернутый сигнал щебета. Time Scope отображает вывод сигнала во временном интервале и Спектре, Анализатор отображает спектрограмму в частотном диапазоне.
Чтобы получить однонаправленную развертку с известными начальными и итоговыми значениями частоты, в блоке Chirp устанавливает Целевое время, равное Развертывать время. В этом случае Целевая частота становится итоговой частотой в развертке. Поскольку Целевое время собирается равняться времени Развертки (1 секунда), Целевая частота (25 Гц) является итоговой частотой однонаправленной развертки. Этот метод не может работать на развернутые развертки косинуса. Для получения дополнительной информации смотрите, что Частота развертывается описанный для параметра развертки Частоты.

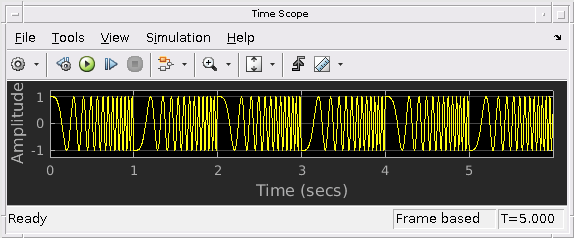

Запустите модель, чтобы видеть область времени выход:
