Запишите данные

Задайте заголовок файла в параметре Заголовка файла Binary File Writer блокируйтесь как struct('A',[1 2 3 4],'B','x7'). Блок пишет заголовок сначала, сопровождаемый по условию к ex_file.bin файл. Данные являются шумным синусоидальным сигналом с частотой 100 Гц, содержащих 1 000 выборок на систему координат. Частота дискретизации сигнала составляет 1 000 Гц. Установите Отрезок времени блока Time Scope к 1 секунде.

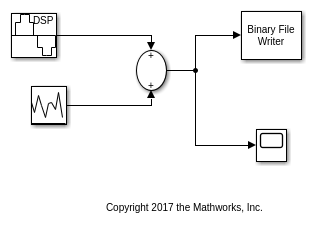

Откройте модель.

writeModel = 'writeData';
open_system(writeModel)

Запустите модель, чтобы записать данные в ex_file.bin. В качестве альтернативы просмотрите данные в осциллографе времени.

sim(writeModel)

Считайте данные

Считайте данные в ex_file.bin файл с помощью Binary File Reader блок. Данные считаны как один канал (столбец), содержащий несколько систем координат, где каждая система координат имеет 1 000 выборок. Просмотрите данные в осциллографе времени.

Задайте заголовок с помощью параметра Заголовка файла в читателе. Если точный заголовок не известен, необходимо, по крайней мере, задать прототип заголовка, то есть, его размера и типа данных. В этом примере прототипом заголовка является struct('A',[0 0 0 0],'B','-0') который имеет тот же формат как структура заголовка.

Откройте модель.

readModel = 'readData';
open_system(readModel)

Запустите модель, чтобы считать данные. В качестве альтернативы просмотрите данные в осциллографе времени.

sim(readModel)

Выходные данные в обоих timescopes соответствуют точно. Если обработка завершена, закройте модели.

close_system(readModel);
close_system(writeModel);
