Оптимизированные данные об интерполяционной таблице для всей Интерполяционной таблицы блокируются в системе
LUTCompressionResult объект содержит оптимизированные данные об интерполяционной таблице для всех блоков Интерполяционной таблицы в системе. Создать LUTCompressionResult объект, используйте FunctionApproximation.compressLookupTables функция. Чтобы заменить интерполяционные таблицы в вашей системе с оптимизированной версией, используйте replace функция.
Создайте LUTCompressionResult объектное использование FunctionApproximation.compressLookupTables.
В этом примере показано, как сжать все блоки Интерполяционной таблицы в системе.

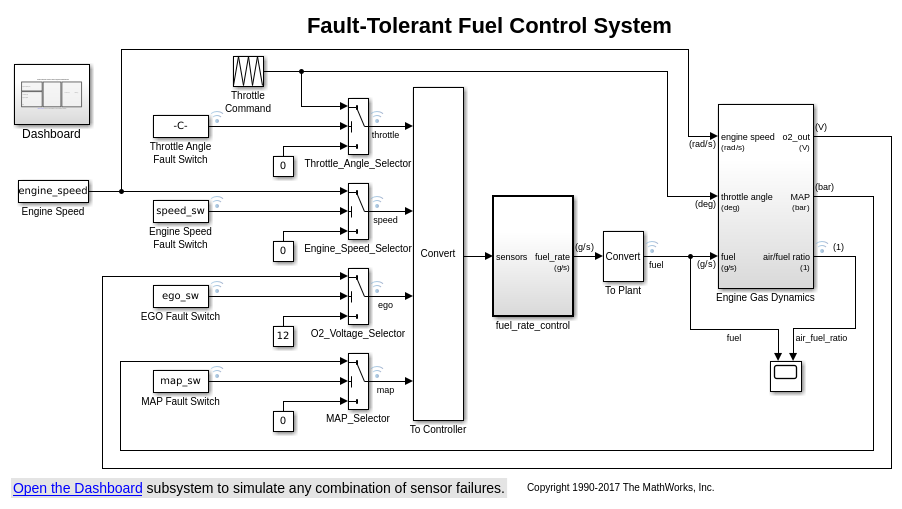

Откройте модель, содержащую интерполяционные таблицы, которые вы хотите сжать.
system = 'sldemo_fuelsys';
open_system(system)
Используйте FunctionApproximation.compressLookupTables функционируйте, чтобы сжать все интерполяционные таблицы в модели. Выход задает все блоки, которые изменяются и сбережения памяти для каждого.
compressionResult = FunctionApproximation.compressLookupTables(system)
- Found 5 supported lookup tables
- Percent reduction in memory for compressed solution
- 2.37% for sldemo_fuelsys/fuel_rate_control/airflow_calc/Pumping Constant
- 2.37% for sldemo_fuelsys/fuel_rate_control/control_logic/Throttle.throttle_estimate/Throttle Estimation
- 3.55% for sldemo_fuelsys/fuel_rate_control/control_logic/Speed.speed_estimate/Speed Estimation
- 6.38% for sldemo_fuelsys/fuel_rate_control/control_logic/Pressure.map_estimate/Pressure Estimation
- 9.38% for sldemo_fuelsys/fuel_rate_control/airflow_calc/Ramp Rate Ki
compressionResult =
LUTCompressionResult with properties:
MemoryUnits: bytes
MemoryUsageTable: [5x5 table]
NumLUTsFound: 5
NumImprovements: 5
TotalMemoryUsed: 6024
TotalMemoryUsedNew: 5796
TotalMemorySavings: 228
TotalMemorySavingsPercent: 3.7849
SUD: 'sldemo_fuelsys'
WordLengths: [8 16 32]
FindOptions: [1x1 Simulink.internal.FindOptions]
Display: 1
Используйте replace функционируйте, чтобы заменить каждый блок Lookup Table на блок, содержащий исходную и сжатую версию интерполяционной таблицы.
replace(compressionResult);
Можно вернуться интерполяционные таблицы назад к их исходному состоянию с помощью revert функция.
revert(compressionResult);
