Выведите области значений Используя области значений проекта
В этом примере показано, как анализ области значений сужает выведенную область значений для блока Outport. Эта область значений основана на области значений, выведенной для блока Add с помощью диапазонов проекта, указанных на двух блоках Inport и диапазоне проекта, указанном для блока Add.

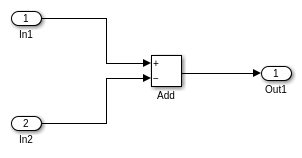

Откройте модель и просмотрите области значений проекта
Откройте модель. В командной строке MATLAB, введите:
open_system('ex_derived_min_max_1')
Обновите схему, чтобы отобразить заданный проект минимальные и максимальные значения для каждого блока.
In1областью значений проекта является[-50..100].In2областью значений проекта является[-50..35].Добавьте, что областью значений блочной конструкции является
[-125..55].
Выведите области значений
От Simulink® Вкладка Apps, выберите Fixed-Point Tool.
В Fixed-Point Tool, под рабочим процессом New, выбирают
Iterative Fixed-Point Conversion.Под System Under Design (SUD) выберите
ex_derived_min_max_1как система вы хотите преобразовать.Под Range Collection Mode выберите Derived ranges.
Нажмите кнопку Collect Ranges.
Чтобы вычислить выведенную область значений во входе блока Add, программное обеспечение использует проект минимальные и максимальные значения, заданные для блоков Inport,
[-50..100]и[-50..35]. Выведенной областью значений во входе блока Add является[-85..150].Когда анализ завершен, Fixed-Point Tool отображает выведенный и проект минимальные и максимальные значения для блоков в выбранной системе в электронной таблице.
Выведенная область значений для выходного сигнала блока Add сужена к
[-85..55]. Эта выведенная область значений является пересечением области значений, выведенной из входных параметров блока,[-85..150], и проект минимальные и максимальные значения задал для блока выход,[-125..55].Примечание
Аккумулятор в блоке Add не участвует в выведенном анализе области значений. Области значений выведены только для выходных сигналов блока.
Выведенная область значений для блока Outport
Out1[-85..55], то же самое как блок Add выводится.
Совет
Чтобы отобразить области значений проекта в вашей модели, во вкладке Debug, выбирают Information Overlays > Signal Data Ranges.
