HDL программируемый КИХ-фильтр

Этот пример иллюстрирует, как сгенерировать HDL-код для КИХ-фильтра с интерфейсом процессора для загрузки коэффициентов. Фильтр может быть запрограммирован к любому желаемому ответу путем загрузки коэффициентов во внутреннюю содействующую память с помощью интерфейса процессора.

Давайте примем, что мы должны реализовать банк фильтров, имея различные ответы, на чипе. Если все фильтры имеют КИХ-структуру прямой формы и ту же длину, то мы можем использовать интерфейс процессора, чтобы загрузить коэффициенты для каждого ответа от RAM или регистрового файла при необходимости.

Этот проект добавит задержку нескольких циклов, прежде чем входные выборки смогут быть обработаны с загруженными коэффициентами. Однако это имеет преимущество, что то же оборудование фильтра может быть запрограммировано с новыми коэффициентами, чтобы получить различный ответ фильтра. Это сохраняет область чипа, когда в противном случае каждый фильтр был бы реализован отдельно на чипе.

В этом примере мы рассмотрим два КИХ-фильтра, один с highpass ответом и другим с ответом lowpass. Мы покажем, как то же оборудование фильтра может быть запрограммировано для каждого ответа путем загрузки соответствующего набора коэффициентов. Мы сгенерируем код VHDL для фильтра и покажем эти два ответа с помощью сгенерированного испытательного стенда VHDL.

Спроектируйте фильтры

Создайте объект создания фильтра lowpass, затем создайте КИХ-Системный объект Фильтра (Hlp). Затем преобразуйте его, чтобы создать КИХ-Системный объект Фильтра с highpass ответом (Hhp).

Fpass = 0.45; % Passband Frequency
Fstop = 0.55; % Stopband Frequency
Apass = 1;    % Passband Attenuation (dB)
Astop = 60;   % Stopband Attenuation (dB)

f = fdesign.lowpass('Fp,Fst,Ap,Ast',Fpass,Fstop,Apass,Astop);
lpFilter = design(f, 'equiripple','FilterStructure', 'dfsymfir','SystemObject',true); % Lowpass

hpcoeffs = firlp2hp(lpFilter.Numerator);
hpFilter = dsp.FIRFilter('Numerator', hpcoeffs); % Highpass

Квантуйте фильтры

Примите, что коэффициенты должны храниться в памяти о битной ширине 14. Используя эту информацию, примените настройки фиксированной точки к фильтру Системного объекта.

lpFilter.FullPrecisionOverride=false;
lpFilter.CoefficientsDataType='Custom';
lpFilter.CustomCoefficientsDataType=numerictype(1,14,13);
lpFilter.OutputDataType='Same as Accumulator';
lpFilter.ProductDataType='Full precision';
lpFilter.AccumulatorDataType='Full precision';

hpFilter.FullPrecisionOverride=false;
hpFilter.CoefficientsDataType='Custom';
hpFilter.CustomCoefficientsDataType=numerictype(1,14,13);
hpFilter.OutputDataType='Same as Accumulator';
hpFilter.ProductDataType='Full precision';
hpFilter.AccumulatorDataType='Full precision';

После применения настроек фиксированной точки важно проверить, что фильтр Системного объекта все еще выполняет техническим требованиям. Мы будем использовать функциональную 'меру', чтобы проверять, верно ли это.

measure(lpFilter,'Arithmetic','fixed')
ans =
Sample Rate      : N/A (normalized frequency)
Passband Edge    : 0.45
3-dB Point       : 0.46957
6-dB Point       : 0.48314
Stopband Edge    : 0.55
Passband Ripple  : 0.89243 dB
Stopband Atten.  : 55.3452 dB
Transition Width : 0.1


Проверьте фильтр Выход

Сгенерируйте линейный сигнал стимула развернутой частоты, использующий щебет. Используйте этот входной стимул для проникновения в КИХ-фильтр lowpass сначала. Затем измените коэффициенты фильтра, чтобы получить highpass ответ и использовать ту же входную выборку, чтобы отфильтровать снова.

Для вышеупомянутой операции фильтрации 2D этапа наша цель состоит в том, чтобы сравнить фильтр выход от MATLAB® с этим от сгенерированного HDL-кода.

Графический вывод входных выборок и отфильтрованного выхода показывает lowpass и highpass поведение.

x = chirp(0:199,0,199,0.4);

lpcoeffs = lpFilter.Numerator;            % store original lowpass coefficients
y1 = lpFilter(fi(x,1,14,13).');           % filter the signal

lpFilter.Numerator = hpFilter.Numerator;  % load the highpass filter coefficients
y2 = lpFilter(fi(x,1,14,13).');           % filter the signal

y = [y1; y2];                             % concatenate output signals

lpFilter.Numerator = lpcoeffs;            % restore original lowpass coefficients

subplot(2,1,1);plot([x,x]);
xlabel('Time [samples]');ylabel('Amplitude'); title('Input Stimulus');
subplot(2,1,2);plot(y);
xlabel('Time [samples]');ylabel('Amplitude'); title('Filtered Output');

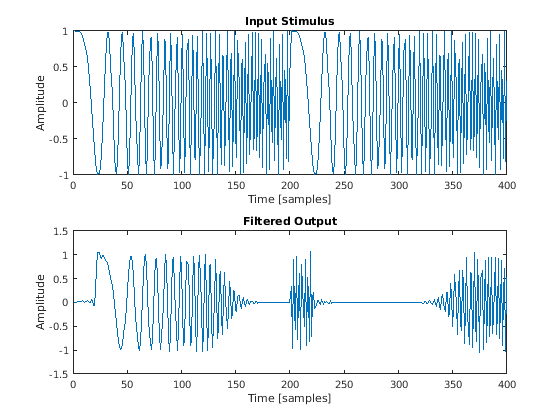

Figure contains 2 axes objects. Axes object 1 with title Input Stimulus contains an object of type line. Axes object 2 with title Filtered Output contains an object of type line.

Сгенерируйте код VHDL с интерфейсом процессора и испытательным стендом

Для квантованного фильтра lowpass мы сгенерируем код VHDL с интерфейсом процессора путем установки свойства 'CoefficientSource' на 'ProcessorInterface'. Это приведет к сгенерированному коду, имеющему дополнительные порты для write_address, write_enable, coeffs_in, и сигналы write_done. Этот интерфейс может использоваться, чтобы загрузить коэффициенты от главного процессора во внутренний регистровый файл. HDL имеет дополнительный теневой регистр, который обновляется от регистрового файла, когда сигнал 'write_done' высок. Это включает одновременную загрузку и обработку данных сущностью фильтра.

Чтобы проверить, что сущность фильтра может последовательно загрузиться с двумя различными наборами коэффициентов фильтра, мы сгенерируем испытательный стенд VHDL. Во-первых, испытательный стенд загружает коэффициенты lowpass и обрабатывает входные выборки. Затем испытательный стенд загружает коэффициенты, соответствующие ответу фильтра highpass, и обрабатывает входные выборки снова.

Сгенерированный код VHDL и испытательный стенд VHDL могут быть скомпилированы и симулировали использование симулятора HDL, такого как ModelSim®. Заметьте, что загрузка второго набора коэффициентов и обработка последних нескольких входных выборок выполняются одновременно.

Для того, чтобы сгенерировать необходимый испытательный стенд, мы устанавливаем свойство 'GenerateHDLTestbench' на 'on' и передаем 'TestbenchCoeffStimulus' в вызове generatehdl команды. Значение, переданное в для 'TestbenchCoeffStimulus', является вектором из коэффициентов, которые должны использоваться для последующей обработки входных выборок. Этот пример передает в векторе из коэффициентов, соответствующих фильтру highpass.

Примите, что 14-битный вход фиксированной точки со знаком с 13 битами дробной точности необходим из-за фиксированных требований информационного канала входа ADC.

%As the symmetric structure is selected, the field 'TestbenchCoeffStimulus'
% has to be the half of length of filter.

workingdir = tempname;

generatehdl(lpFilter,'Name','FilterProgrammable', ...
                 'InputDataType',numerictype(1,14,13), ...
                 'TargetLanguage','VHDL', ...
                 'TargetDirectory',workingdir, ...
                 'CoefficientSource','ProcessorInterface', ...
                 'GenerateHDLTestbench','on', ...
                 'TestBenchUserStimulus',x, ...
                 'TestbenchCoeffStimulus',hpFilter.Numerator(1:(length(hpFilter.Numerator)+1)/2));
### Starting VHDL code generation process for filter: FilterProgrammable
### Generating: /tmp/BR2021bd_1751886_255755/mlx_to_docbook2/tpaebc059e_4bcb_4552_bedc_7faeeb8791d9/FilterProgrammable.vhd
### Starting generation of FilterProgrammable VHDL entity
### Starting generation of FilterProgrammable VHDL architecture
### Successful completion of VHDL code generation process for filter: FilterProgrammable
### HDL latency is 2 samples
### Starting generation of VHDL Test Bench.
### Generating input stimulus
### Done generating input stimulus; length 200 samples.
### Generating Test bench: /tmp/BR2021bd_1751886_255755/mlx_to_docbook2/tpaebc059e_4bcb_4552_bedc_7faeeb8791d9/FilterProgrammable_tb.vhd
### Creating stimulus vectors ...
### Done generating VHDL Test Bench.

ModelSim® Simulation Results

Следующее отображение показывает симулятор HDL ModelSim после выполнения сгенерированных .do скриптов файла для испытательного стенда. Сравните результат ModelSim с результатом MATLAB, как построено прежде.

Заключение

Мы спроектировали highpass и КИХ-фильтры lowpass, чтобы выполнить данным техническим требованиям. Мы затем квантовали фильтр и сгенерировали код VHDL для фильтра с интерфейсом, чтобы загрузить коэффициенты от процессора. Мы затем сгенерировали испытательный стенд VHDL, который показал обработку входных выборок после загрузки коэффициентов lowpass, повторив операцию с highpass коэффициентами. Мы показали, как сгенерировать код VHDL, который реализует оборудование фильтра, которое является допускающим повторное использование для различных ответов, когда различные наборы коэффициентов загружаются через интерфейс порта от главного процессора.
