Свободно синхронизированная Симуляция SystemC/TLM

Этот пример подсвечивает использование 'Синхронизированного' режима синхронизации, когда вы генерируете компонент SystemC™/TLM из модели Simulink® использование цели tlmgenerator или для Simulink® Coder™ или для Embedded Coder®.

В моделях Simulink® перемещением данных между источниками и приемниками управляют частоты дискретизации сигнала и централизованный решатель синхронизации. В моделях SystemC/TLM взаимодействиями между приемниками данных и источниками управляют ядро симуляции SystemC и усовершенствования времени через SC_THREADs, совместно дающий к управлению другому потоку через wait вызовы.

Для синхронизированных симуляций SystemC/TLM модель придерживается аннотируемых задержек коммуникационных интерфейсов и обработки. Для свободно синхронизированных симуляций модель не позволяет потокам "запускаться вперед" вовремя и таким образом, нет никакой идеи "местного времени", которое отличается, чем чувство времени некоторого другого потока. Вместо этого инициаторы сразу синхронизируются с возвращенными задержками от транзакций TLM и обычно выполняют ненулевой синхронизированный, ожидает для того, чтобы выполнить циклы опроса и синхронизацию по требованию. Время симуляции будет совершенствоваться в свободно синхронизированной модели, чтобы отразить коммуникацию, обработку и опрос задержек системы. Цель модели, в дополнение к соответствующей синхронизации перемещения данных как с несинхронизированной системой, состоит в том, чтобы иметь функционально правильную симуляцию с быстрые тактовые стеной времена выполнения. Эта скорость допускает разработку программного обеспечения псевдореального времени на архитектурной модели SystemC/TLM.

Для этого примера мы используем модель Simulink КИХ-фильтра как базис генерации SystemC/TLM.

Продукты, требуемые запускать эту демонстрацию:

  • SystemC 2.3.1 (включает библиотеку TLM),

  • Для верификации кода сделайте и совместимый компилятор GNU, gcc, в вашем пути на Linux® или Визуальном компиляторе Studio® в вашем пути на Windows®

Примечание: пример включает процедуру сборки генерации кода. Simulink не разрешает вам создавать программы в области установки MATLAB. При необходимости превратитесь в рабочую директорию, которая не находится в области установки MATLAB до запуска никакой сборки.

1. Откройте предварительно сконфигурированную модель

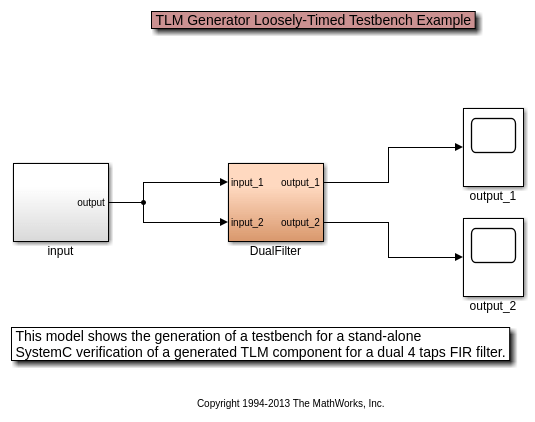

Чтобы открыть TLM свободно синхронизированная модель испытательного стенда, нажмите кнопку Open Model.

Следующая модель открывается в Simulink.

2. Рассмотрите целевые параметры конфигурации генератора TLM

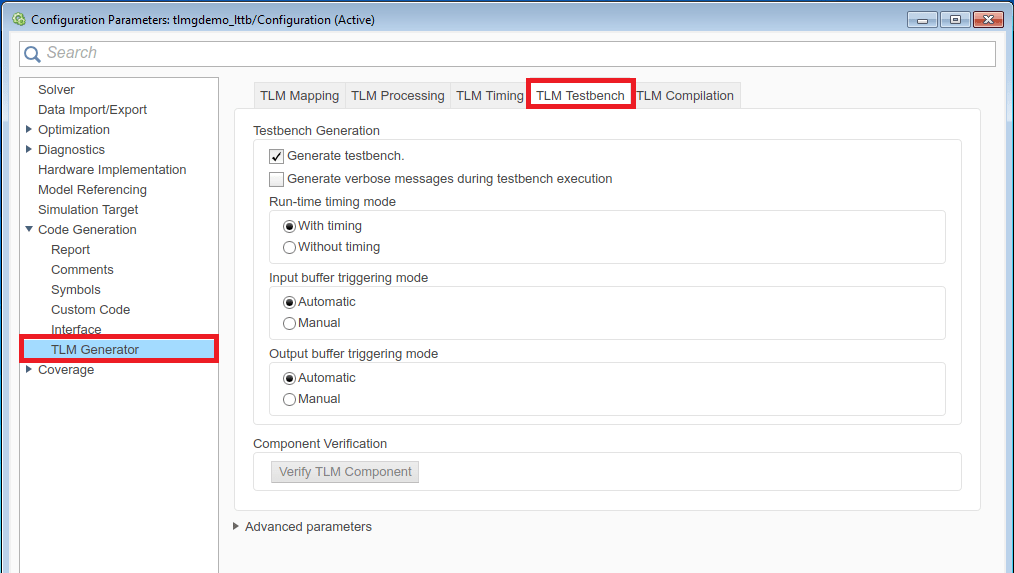

В Панели инструментов Simulink выберите Model Settings из вкладки Modeling. В диалоговом окне Configuration Parameters выберите представление TLM Generator, и затем вкладка TLM Testbench просматривает и рассматривает настройки испытательного стенда как показано в следующем изображении. Установите многословный флажок сообщения испытательного стенда, чтобы видеть полный журнал взаимодействия инициатора/цели в симуляции SystemC/TLM. Поскольку это будет тысячами линий, при желании отменяют выбор опции, чтобы получить краткий журнал симуляции SystemC/TLM.

3. Создайте модель

В окне модели щелкните правой кнопкой по блоку DualFilter и выберите C/C ++ Code> Generate Code для этой Подсистемы в контекстном меню, чтобы запустить компонент TLM и генерацию испытательного стенда. Или можно выполнить следующую команду в окне команды MATLAB:

  >> slbuild('tlmgdemo_lttb/DualFilter')

Генерация завершается, когда следующее сообщение появляется в окне команды MATLAB:

### Starting Simulink Coder build procedure for model: DualFilter
### Successful completion of Simulink Coder build procedure for model: DualFilter

Build Summary

Top model targets built:

Model       Action          Rebuild Reason
==============================================================================
DualFilter  Code generated  Code generation information file does not exist.

1 of 1 models built (0 models already up to date)
Build duration: 0h 0m 8.4214s

4. Откройте сгенерированные файлы

Откройте сгенерированный исходный код испытательного стенда в веб-браузере MATLAB путем нажатия на 'DualFilter_lttb_tlm_tb.cpp' в сгенерированном отчете или в редакторе MATLAB:

5. Рассмотрите сгенерированный код

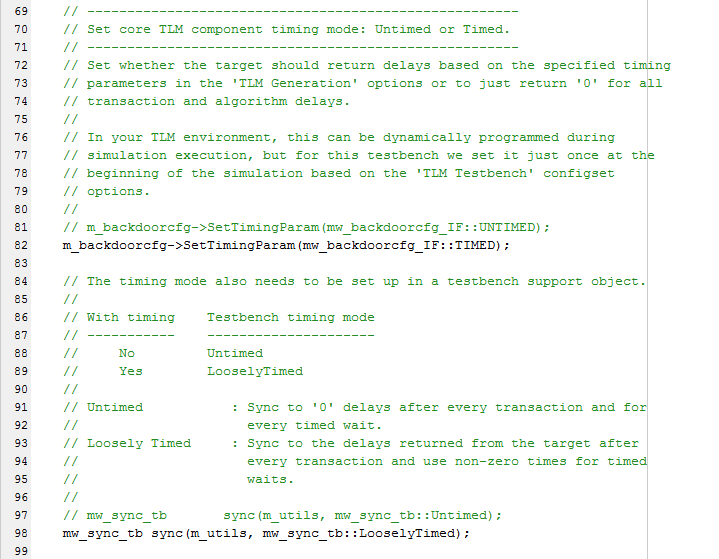

Спецификация 'С синхронизацией' результатов в испытательном стенде, дающем компоненту TLM команду запускаться в синхронизированном режиме посредством специального интерфейса конфигурирования, mw_backdoorcfg_IF. Как код указывает, выбор синхронизации режима является динамическим и может быть изменен в ходе симуляции. Поскольку этим выбором является просто построение симуляции, он не запрограммирован посредством "парадной двери" транзакция TLM.

Кроме того, как код указывает, испытательный стенд должен установить локальный объект помощника с правильным режимом синхронизации для того, чтобы гарантировать, что его инициатор распараллеливает, используют соответствующую синхронизацию в вызовах транзакции TLM.

Реализация свободно синхронизированного класса синхронизации, mw_syncfunctimed_tb, в mw_support_tb.cpp файл показывает детали различных вызовов синхронизации, используемых потоками инициатора и транзакциями TLM. В отличие от несинхронизированных симуляций, вызовы используют, ожидает ненулевых времен, но, как с несинхронизированными симуляциями, никаким задержкам "местного времени" не позволяют накопиться.

6. Проверьте сгенерированный код

В Configuration Parameters диалоговое окно, войдите в TLM Testbench диалоговое окно параметра конфигурации и нажатие Verify TLM Component кнопка, чтобы запустить сгенерированный испытательный стенд в свободно синхронизированном режиме синхронизации или в окне команды MATLAB выполняется:

  >> verifyTlmgDemoModel('lttb')

Это действие будет:

  • создайте сгенерированный код

  • запустите Simulink, чтобы получить входной стимул и ожидаемые результаты

  • преобразуйте данные Simulink в векторы TLM

  • запустите автономный исполняемый файл испытательного стенда SystemC/TLM

  • преобразуйте результаты TLM назад в данные Simulink

  • выполните сравнение данных

  • сгенерируйте Окно рисунка для любых сигналов, которые имели данные, неправильный выдерживает сравнение
