В этом примере показано, как сгенерировать тестовую модель LTE (E-TM) и формы волны ссылочного канала измерения (RMC) при помощи приложения LTE Waveform Generator.
На вкладке Apps панели инструментов MATLAB® выберите значок приложения LTE Waveform Generator при Обработке сигналов и Коммуникациях. Этот раздел открывает приложение Wireless Waveform Generator, сконфигурированное для генерации сигналов LTE.
Выберите форму волны, которую вы хотите сгенерировать путем выбора одной из опций под LTE (4G) в разделе Waveform Type панели инструментов приложения. Поддержки приложений эти формы волны.
Downlink RMC
Uplink RMC
Test Models
Установите параметры для выбранной формы волны путем определения опций во вкладке Waveform на левой панели приложения. Добавьте ухудшения и выберите инструменты визуализации путем определения опций в разделе Generation панели инструментов приложения. Чтобы визуализировать форму волны, нажмите Generate. Можно экспортировать форму волны в:
Скрипт MATLAB с .m расширение
Файл с .bb или .mat расширение
Ваше рабочее пространство MATLAB как структура

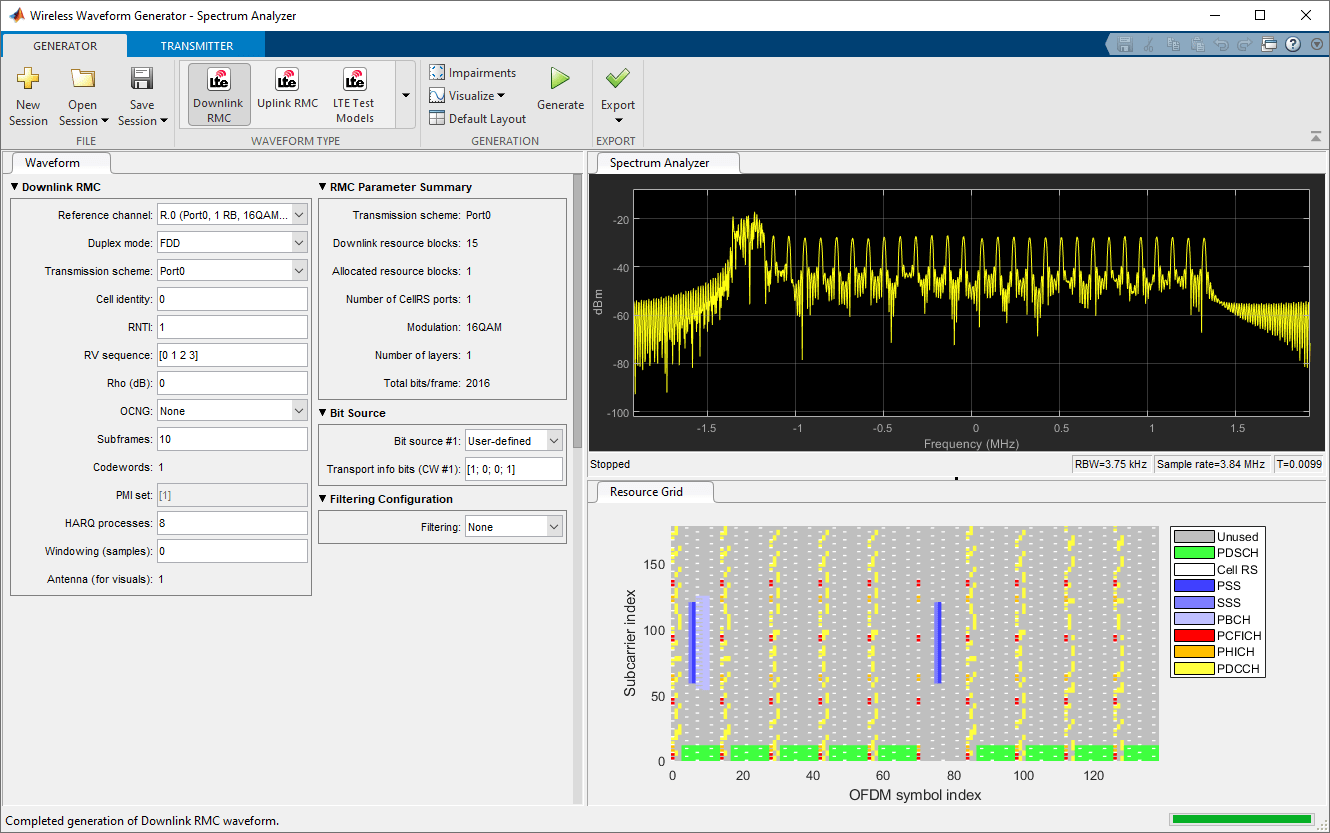

Например, этот рисунок показывает результаты визуализации нисходящей формы волны RMC параметрами по умолчанию.
Эта функция требует программного обеспечения Instrument Control Toolbox™. Чтобы передать сгенерированную форму волны, кликните по вкладке Transmitter на панели инструментов приложения и сконфигурируйте инструменты. Можно использовать любой инструмент, поддержанный rfsiggen (Instrument Control Toolbox) функция.
