Прозрачность для всех объектов в осях

Значения прозрачности упоминаются как альфа-значения. Используйте alpha функционируйте, чтобы установить прозрачность для всего изображения, закрашенной фигуры и объектов подложки в текущей системе координат. Задайте значение прозрачности между 0 (полностью прозрачный) и 1 (полностью непрозрачный).

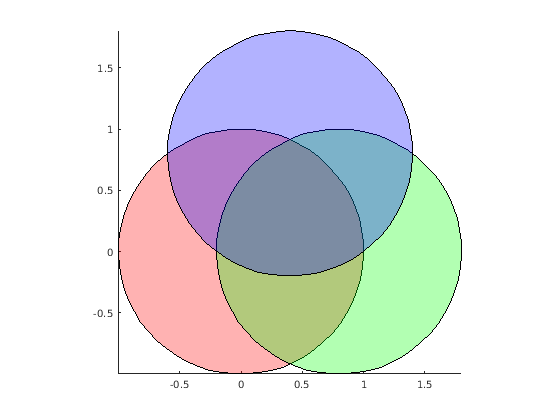

t = 0:0.1:2*pi;
x = sin(t);
y = cos(t);

figure
patch(x,y,'r')
patch(x+0.8,y,'g')
patch(x+0.4,y+0.8,'b')
axis square tight
alpha(0.3)

Прозрачность для отдельных поверхностей

Прозрачность поверхности задана ее AlphaData свойство. Установите альфа-данные или как скалярное значение или как матрицу значений, задающих прозрачность каждой вершины поверхности. FaceAlpha свойство указывает, как прозрачность поверхностных поверхностей определяется из прозрачности вершины.

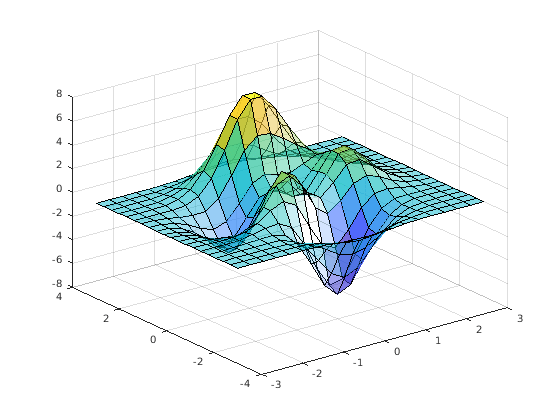

[X,Y,Z] = peaks(20);
s2 = surf(X,Y,Z);

s2.AlphaData = gradient(Z);
s2.FaceAlpha = 'flat';

Прозрачность для отдельных изображений

Как поверхности, прозрачность изображения также задана его AlphaData свойство. Для изображений, набор альфа-данные или как скалярное значение или как матрица значений, задающих прозрачность каждого элемента в данных изображения.

Например, используйте прозрачность, чтобы наложить два изображения. Во-первых, отобразите изображение Земли.

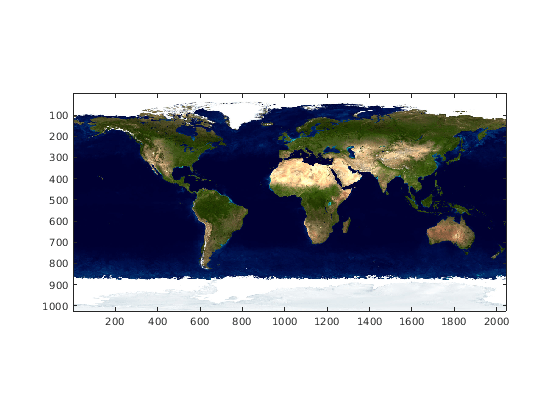

earth = imread('landOcean.jpg');
image(earth)
axis image

Затем добавьте слой облака в изображение Земли с помощью прозрачности.

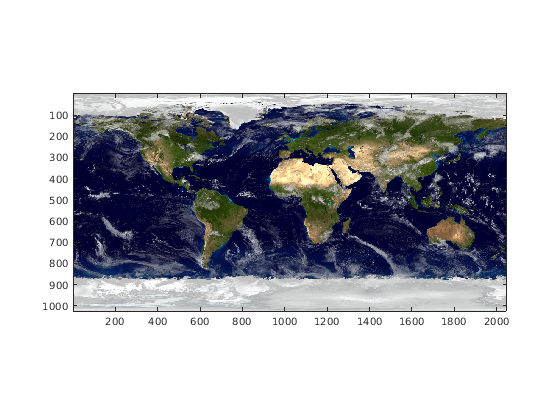

clouds = imread('cloudCombined.jpg');
image(earth)
axis image
hold on

im = image(clouds);
im.AlphaData = max(clouds,[],3);
hold off

Прозрачность для отдельных закрашенных фигур

Прозрачность закрашенной фигуры задана ее FaceAlpha и FaceVertexAlphaData свойства. Для постоянной прозрачности через целую закрашенную фигуру, набор FaceVertexAlphaData к константе между 0 (полностью прозрачный) и 1 (полностью непрозрачный), и набор FaceAlpha свойство к 'flat'.

cla

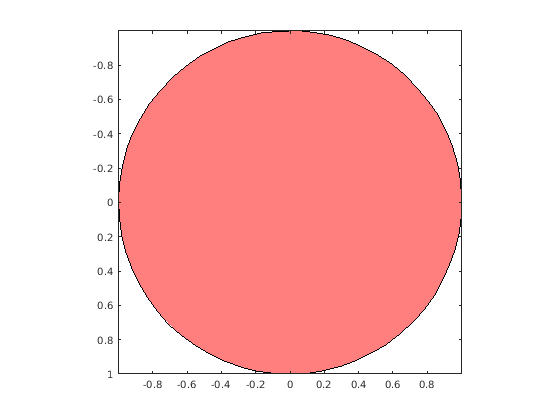

p1 = patch(x,y,'r');
axis square tight
p1.FaceVertexAlphaData = 0.2;
p1.FaceAlpha = 'flat' ;

Для прозрачности, которая варьируется через закрашенную фигуру, устанавливает FaceVertexAlphaData к матрице значений, задающих прозрачность в каждой вершине или каждой поверхности закрашенной фигуры. FaceAlpha свойство затем указывает, как диапозитивы поверхности определяются с помощью FaceVertexAlphaData. Если альфа-данные заданы для вершин, FaceAlpha должен быть установлен в 'interp'.

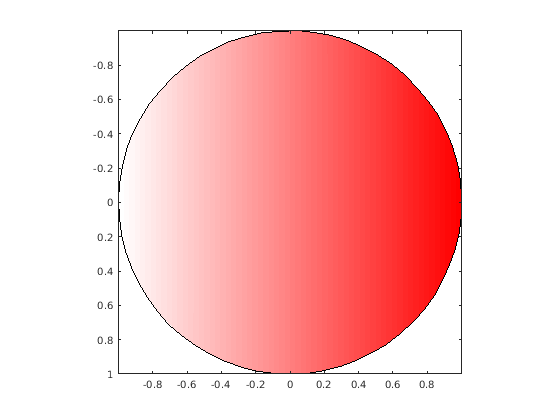

p1.FaceVertexAlphaData = x';
p1.FaceAlpha = 'interp';

Прозрачность с отображением текстур

Отображение текстур сопоставляет 2D изображение на 3-D поверхность. Изображение может быть сопоставлено с поверхностью путем установки CData свойство к данным изображения и установке FaceColor свойство быть 'texturemap'.

Этот пример создает 3-D представление земли и облаков. Это создает сферические поверхности и использует отображение текстур, чтобы сопоставить изображения земли и облаков на поверхности.

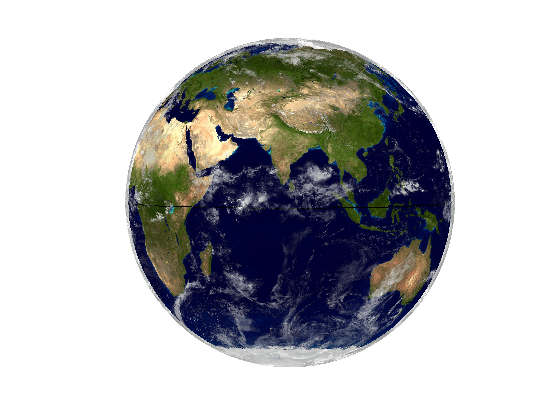

[px,py,pz] = sphere(50);

sEarth = surface(py, px ,flip(pz));
sEarth.FaceColor = 'texturemap';
sEarth.EdgeColor = 'none';
sEarth.CData = earth;
hold on
sCloud = surface(px*1.02,py*1.02,flip(pz)*1.02);

sCloud.FaceColor = 'texturemap';
sCloud.EdgeColor = 'none';
sCloud.CData = clouds;

sCloud.FaceAlpha = 'texturemap';
sCloud.AlphaData = max(clouds,[],3);
hold off
view([80 2])
daspect([1 1 1])
axis off tight

Изображения, используемые в этом примере, от Видимой Земли.
