Контурный график с главными и незначительными линиями сетки

Можно создать контурный график с акцентом на выбранные линии контура путем разделения данных и создания двух перекрывающихся контурных графиков.

Например, создайте контурный график peaks функционируйте, где четные линии контуров тверды, и нечетные линии контура отмечаются точкой. Постройте один контур для четных уровней. Затем наложите второй контурный график с нечетными уровнями, чертившими с пунктирной линией.

major = -6:2:8;
minor = -5:2:7;
[cmajor,hmajor] = contour(peaks,'LevelList',major);
clabel(cmajor,hmajor)

hold on
[cminor,hminor] = contour(peaks,'LevelList',minor);
hminor.LineStyle = ':';
hold off

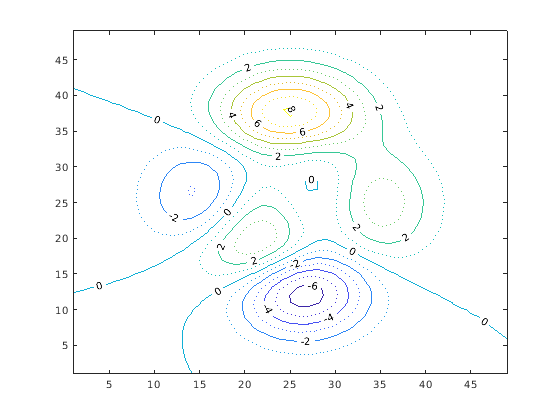

Figure contains an axes object. The axes object contains 2 objects of type contour.
