Визуализация данных объема

Этот пример показывает несколько методов для визуализации данных об объеме в MATLAB®.

Отображение изоповерхности

Изоповерхность является поверхностью, где все точки в объеме пробела имеют постоянное значение. Используйте isosurface функция, чтобы сгенерировать поверхности и вершины для за пределами поверхности и isocaps функция, чтобы сгенерировать поверхности и вершины для заглушек объема. Используйте patch команда, чтобы чертить объем и его заглушки.

load mri D
D = squeeze(D);
limits = [NaN NaN NaN NaN NaN 10]
limits = 1×6

   NaN   NaN   NaN   NaN   NaN    10

[x, y, z, D] = subvolume(D, limits);
[fo,vo] = isosurface(x,y,z,D,5);
[fe,ve,ce] = isocaps(x,y,z,D,5);
figure
p1 = patch('Faces', fo, 'Vertices', vo);
p1.FaceColor = 'red'
p1 =
  Patch with properties:

    FaceColor: [1 0 0]
    FaceAlpha: 1
    EdgeColor: [0 0 0]
    LineStyle: '-'
        Faces: [23351x3 double]
     Vertices: [12406x3 double]

  Show all properties

p1.EdgeColor = 'none'
p1 =
  Patch with properties:

    FaceColor: [1 0 0]
    FaceAlpha: 1
    EdgeColor: 'none'
    LineStyle: '-'
        Faces: [23351x3 double]
     Vertices: [12406x3 double]

  Show all properties

p2 = patch('Faces', fe, 'Vertices', ve, ...
   'FaceVertexCData', ce)
p2 =
  Patch with properties:

    FaceColor: [0 0 0]
    FaceAlpha: 1
    EdgeColor: [0 0 0]
    LineStyle: '-'
        Faces: [27265x3 double]
     Vertices: [14250x3 double]

  Show all properties

p2.FaceColor = 'interp';
p2.EdgeColor = 'none';

view(-40,24)
daspect([1 1 0.3])
colormap(gray(100))
box on

camlight(40,40)
camlight(-20,-10)
lighting gouraud

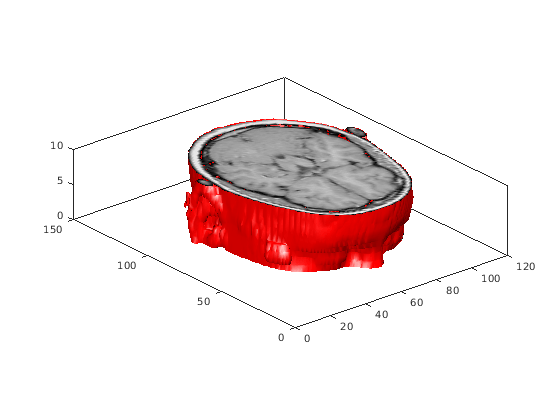

Figure contains an axes object. The axes object contains 2 objects of type patch.

Создание конического графика

coneplot команда строит векторы скорости как конусы в x, y, z точки в объеме. Конусы представляют величину и направление векторного поля в каждой точке.

cla
load wind u v w x y z
[m,n,p] = size(u)
m = 35
n = 41
p = 15
[Cx, Cy, Cz] = meshgrid(1:4:m,1:4:n,1:4:p);
h = coneplot(u,v,w,Cx,Cy,Cz,y,4);
set(h,'EdgeColor', 'none')

axis tight equal
view(37,32)
box on
colormap(hsv)
light

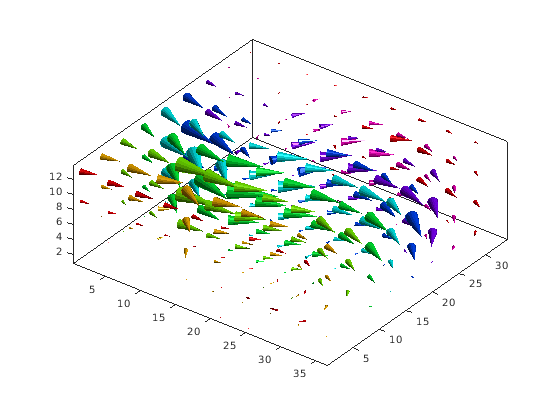

Figure contains an axes object. The axes object contains an object of type patch.

Графическое изображение потоков

streamline графики функций оптимизировали для вектора скорости в x, y, z точки в объеме, чтобы проиллюстрировать поток 3-D векторного поля.

cla

[m,n,p] = size(u);
[Sx, Sy, Sz] = meshgrid(1,1:5:n,1:5:p);
streamline(u,v,w,Sx,Sy,Sz)

axis tight equal
view(37,32)
box on

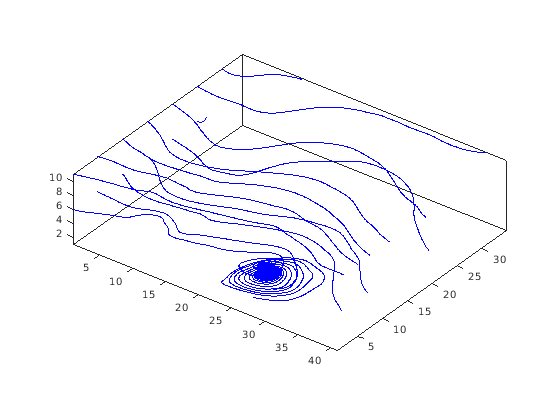

Figure contains an axes object. The axes object contains 21 objects of type line.

Графическое изображение Streamtubes

streamtube графики функций streamtubes для вектора скорости в x, y, z указывает в объеме. Ширина трубы пропорциональна нормированному расхождению векторного поля в каждой точке.

cla

[~,n,p] = size(u);
[Sx, Sy, Sz] = meshgrid(1,1:5:n,1:5:p);
h = streamtube(u,v,w,Sx,Sy,Sz);
set(h, 'FaceColor', 'cyan')
set(h, 'EdgeColor', 'none')

axis tight equal
view(37,32)
box on
light

Figure contains an axes object. The axes object contains 13 objects of type surface.

Объединение Объемных визуализаций

Объедините визуализацию объема в одном графике получить более всестороннее изображение скоростного поля в объеме.

cla
spd = sqrt(u.*u + v.*v + w.*w);
[fo,vo] = isosurface(x,y,z,spd,40);
[fe,ve,ce] = isocaps(x,y,z,spd,40);
p1 = patch('Faces', fo, 'Vertices', vo);
p1.FaceColor = 'red'
p1 =
  Patch with properties:

    FaceColor: [1 0 0]
    FaceAlpha: 1
    EdgeColor: [0 0 0]
    LineStyle: '-'
        Faces: [5340x3 double]
     Vertices: [2727x3 double]

  Show all properties

p1.EdgeColor = 'none'
p1 =
  Patch with properties:

    FaceColor: [1 0 0]
    FaceAlpha: 1
    EdgeColor: 'none'
    LineStyle: '-'
        Faces: [5340x3 double]
     Vertices: [2727x3 double]

  Show all properties

p2 = patch('Faces', fe, 'Vertices', ve, ...
   'FaceVertexCData', ce)
p2 =
  Patch with properties:

    FaceColor: [0 0 0]
    FaceAlpha: 1
    EdgeColor: [0 0 0]
    LineStyle: '-'
        Faces: [464x3 double]
     Vertices: [301x3 double]

  Show all properties

p2.FaceColor = 'interp'
p2 =
  Patch with properties:

    FaceColor: 'interp'
    FaceAlpha: 1
    EdgeColor: [0 0 0]
    LineStyle: '-'
        Faces: [464x3 double]
     Vertices: [301x3 double]

  Show all properties

p2.EdgeColor = 'none'
p2 =
  Patch with properties:

    FaceColor: 'interp'
    FaceAlpha: 1
    EdgeColor: 'none'
    LineStyle: '-'
        Faces: [464x3 double]
     Vertices: [301x3 double]

  Show all properties

[fc, vc] = isosurface(x, y, z, spd, 30);
[fc, vc] = reducepatch(fc, vc, 0.2);
h1 = coneplot(x,y,z,u,v,w,vc(:,1),vc(:,2),vc(:,3),3);
h1.FaceColor = 'cyan';
h1.EdgeColor = 'none';

[sx, sy, sz] = meshgrid(80, 20:10:50, 0:5:15);
h2 = streamline(x,y,z,u,v,w,sx,sy,sz);
set(h2, 'Color', [.4 1 .4])

axis tight equal
view(37,32)
box on
light

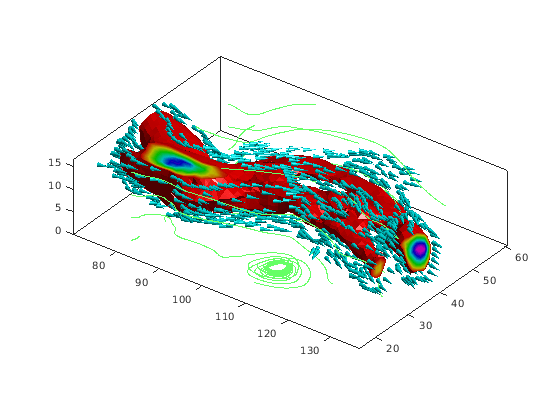

Figure contains an axes object. The axes object contains 19 objects of type patch, line.
