Настройте модель испытательного стенда ADC РСА

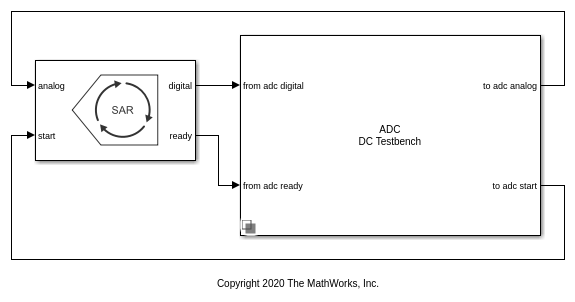

Откройте модель SAR_ADC присоединенный к этому примеру как вспомогательный файл. Модель состоит из блока SAR ADC и Испытательного стенда ADC.

open_system('SAR_ADC.slx')

Технические требования ADC и ухудшения

Дважды щелкните по блоку SAR ADC, чтобы открыть диалоговое окно Block Parameters. Номер битов определяется к 10, и Частотой РСА является 2e7 Гц. Проверяйте, что во вкладке Impairments, ухудшения включены. Установите ошибку Смещения на 0.65 LSB и ошибка Усиления к 0.65 LSB. Технические требования взяты из таблицы данных Аналоговых устройств 10-битный САР АДК ЭД 7298.

Измените испытательный стенд ADC согласно спецификации ADC

Дважды щелкните по блоку ADC Testbench, чтобы открыть диалоговое окно Block Parameters. Опция Измерения выбрана как DC и Ошибочным допуском является 0.01 LSB. Во вкладке Setup нажмите кнопку параметров настройки Автозаливки, чтобы автоматически распространить параметры ADC к испытательному стенду. Во вкладке Target Metric нажмите целевую метрическую кнопку Автозаливки, чтобы автоматически распространить целевые метрики ADC к испытательному стенду. Сохраните изменения.

Постройте результаты анализа DC

Запустите симуляцию для 0.2048 s. Измеренное и целевые значения ошибки смещения и ошибки усиления отображены на значке блока ADC Testbench.

Дважды щелкните по блоку ADC Testbench, чтобы открыть диалоговое окно Block Parameters. Нажмите кнопку результатов анализа DC Графика, чтобы просмотреть кривую передачи ADC, нелинейность конечной точки и лучшую подходящую нелинейность.

Выполните анализ AC

Дважды щелкните по блоку ADC Testbench, чтобы открыть диалоговое окно Block Parameters. Установите *опция Измерения к AC и сохраните изменение.

Запустите симуляцию для 9e-3 s. Задержка преобразования, SINAD, SFDR, ОСШ, ENOB и Уровень шума отображены на значке Испытательного стенда ADC.
