Измерьте показатели производительности AC DAC выход
Mixed-Signal Blockset / DAC / Measurements & Testbenches

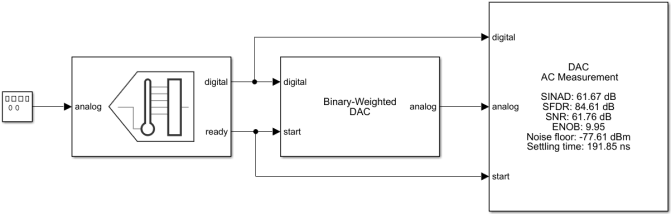

Блок DAC AC Measurement измеряет показатели производительности AC DAC, такие как отношение сигнал-шум (SNR), сигнал к шуму и радио искажения (SINAD), свободному от паразитных составляющих динамическому диапазону (SFDR), эффективному количеству битов (ENOB) и уровню шума. Можно использовать блок DAC AC Measurement, чтобы подтвердить модели архитектуры DAC, предоставленные в Mixed-Signal Blockset™, или можно использовать DAC собственной реализации
digital — Цифровой входной сигнал от DACЦифровой входной сигнал от DAC в виде скаляра.
Типы данных: fixed point | single | double | int8 | int16 | int32 | uint8 | uint16 | uint32
analog — Конвертированный аналоговый сигнал от DACКонвертированный аналоговый сигнал от DAC в виде скаляра.
Типы данных: double
start — Внешний таймер, чтобы запустить преобразованиеВнешний таймер, чтобы запустить преобразование в виде скаляра. Этот порт определяет, когда процесс цифро-аналогового преобразования запускается.
Типы данных: double
Digital signal frequency (Hz) — Частота цифрового входного сигнала к DAC1e3 (значение по умолчанию) | положительный действительный скалярЧастота цифрового входного сигнала с блоком DAC в виде положительного действительного скаляра в герц. Digital signal frequency (Hz) должен совпадать с входной частотой устройства DAC под тестом.
Digital input frequency (Hz) должен удовлетворить двум требованиям:
Все выходные коды DAC должны быть активированы.
Digital signal frequency (Hz) не должен совместно использовать общие множители кроме 1 с Conversion start frequency (Hz).
Параметры блоков:
InputFrequency |
| Ввод: символьный вектор |
| Значения: положительный действительный скаляр |
Значение по умолчанию:
1e3 |
Типы данных: double
Start conversion frequency (Hz) — Частота внутренних часов преобразования запуска1e6 (значение по умолчанию) | положительный действительный скалярЧастота внутреннего преобразования запуска синхронизирует в виде действительного скаляра в Гц. Параметр Start conversion frequency определяет скорость преобразования в начале преобразования.
Параметры блоков:
StartFreq |
| Ввод: символьный вектор |
| Значения: положительный действительный скаляр |
Значение по умолчанию:
1e6 |
Типы данных: double
Settling time tolerance (LSB) — Допуск к вычислению времени урегулированияДопуск, допускавший, вычисляя время урегулирования в виде положительного действительного скаляра в LSB. Выход DAC должен обосноваться в Settling time tolerance (LSB) Settling time (s).
Параметры блоков:
SettlingTimeTolerance |
| Ввод: символьный вектор |
| Значения: положительный действительный скаляр |
Значение по умолчанию:
0.5 |
Типы данных: double
Hold off time (s) — Задержитесь перед анализом измерения, чтобы избежать повреждения переходными процессамиЗадержитесь перед анализом измерения, чтобы избежать повреждения переходными процессами в виде неотрицательного действительного скаляра в секундах.
Параметры блоков:
HoldOffTime |
| Ввод: символьный вектор |
| Значения: неотрицательный действительный скаляр |
Значение по умолчанию:
0 |
Recommended simulation stop time (s) — Минимальная симуляция времени должна запуститься для значимого результатаМинимальное время симуляция должно запуститься, чтобы получить значимые результаты в виде положительного действительного скаляра в секундах.
Чтобы измерить уровень AC, симуляция должна запуститься так, чтобы DAC мог сгенерировать шесть спектральных обновлений DAC выход. Так, T Recommended simulation stop time (s) дан [1]:
,
где RBW является полосой пропускания разрешения средства оценки спектра в блоке DAC Testbench и дан уравнением: .
Об этом параметре только сообщает блок и не доступен для редактирования.
Типы данных: double
Output result to base workspace — Сохраните подробные результаты испытаний к базовому рабочему пространствуСохраните подробные результаты испытаний к struct в базовом рабочем пространстве для последующей обработки в конце симуляции. По умолчанию этот параметр является невыбранным.
Workspace variable name — Имя переменной, которая хранит подробные результаты испытанийdac_ac_out (значение по умолчанию) | символьная строкаИмя переменной, которая хранит подробные результаты испытаний в виде символьной строки.
Чтобы включить этот параметр, выберите параметр Output result to base workspace.
Параметры блоков:
VariableName |
| Ввод: символьный вектор |
| Значения: символьная строка |
Значение по умолчанию:
dac_ac_out |
Show spectrum analyzer during simulation — Спектр отображений Анализатор в процессе моделированияВыберите этот параметр, чтобы отобразить окно Spectrum Analyzer в процессе моделирования. По умолчанию этот параметр выбран.
Отношение сигнал-шум или ОСШ являются отношением RMS (среднеквадратичная) амплитуда сигнала к среднему значению корневых квадратов суммы (RSS) всех других спектральных компонентов, исключая DC и сначала пять гармоник.
Отношение сигнала к шуму и искажениям или SINAD являются отношением амплитуды сигнала RMS к среднему значению корневых квадратов суммы всех других спектральных компонентов и гармоник, исключая DC.
Свободный от паразитных составляющих динамический диапазон или SFDR являются отношением амплитуды сигнала RMS к значению RMS пикового побочного содержимого, измеренного по целой первой зоне Найквиста (DC к половине частоты дискретизации).
Эффективное количество битов или ENOB представляет фактическое разрешение DAC после рассмотрения внутреннего шума и ошибок. Этим дают .
