Управляемый напряжением генератор модели
Mixed-Signal Blockset / PLL / Базовые блоки

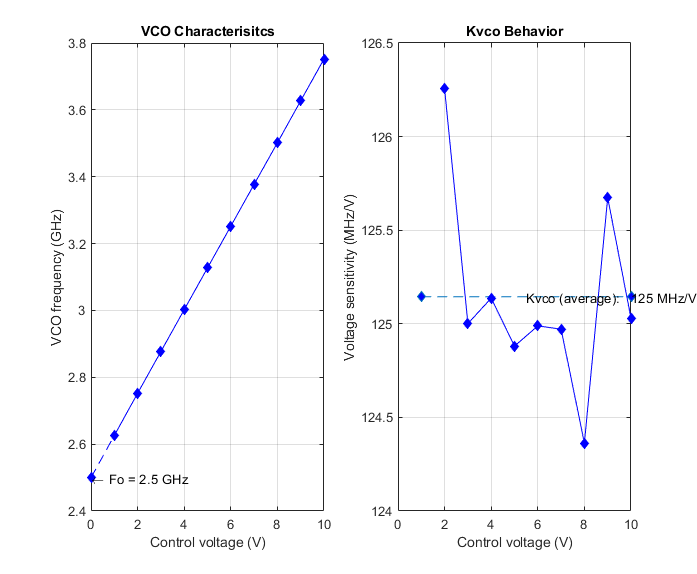

VCO или управляемый напряжением генератор являются напряжением к конвертеру частоты. Это производит выходной сигнал прямоугольной волны, частотой которого управляет напряжение в порте входа vctrl. Частота выходного сигнала, F определяется любой:
где:
K vco = чувствительность напряжения (в Гц/В)
V ctrl = управляет напряжением (в V)
F o = частота свободного хода (в Гц)
или от линейной интерполяции с помощью отображения:
где:
V ctnl = вектор из напряжений управления (в V)
F = вектор из соответствующих выходных частот (в Гц)
vctrl
— Напряжение раньше управляло VCO частота выходаНапряжение управления VCO раньше управляло выходной частотой VCO. В системе фазовой подстройки частоты (PLL) vctrl является выход Loop Filter, который содержит информацию об ошибке фазы.
Типы данных: double
vco out
— Выведите сигнал прямоугольной волны, определенный vctrl
портВыведите сигнал прямоугольной волны VCO. В системе PLL vco out является выходными часами, сгенерированными PLL. Это также возвращено с блоком PFD через делитель часов, чтобы завершить цикл управления.
Типы данных: double
Specify using
— Задайте, как VCO частота выхода заданVoltage sensitivity
(значение по умолчанию) | Output frequency vs. control voltage
Задайте, как VCO частота выхода задан:
Выберите Voltage sensitivity
задавать выходную частоту от Voltage sensitivity (Hz/V) и Free running frequency (Hz).
Выберите Output frequency vs. control voltage
интерполировать выходную частоту от вектора Control voltage (V) по сравнению с вектором Output frequency (Hz).
Параметры блоков:
SpecifyUsing |
Ввод: символьный вектор |
Значения:
Voltage sensitivity | Output frequency vs. control voltage |
Значение по умолчанию:
Voltage sensitivity |
Voltage sensitivity (Hz/V)
— Мера изменения в выходной частоте VCO100e6
(значение по умолчанию) | положительный действительный скалярМера изменения в выходной частоте для входного напряжения изменяется в виде положительного действительного скаляра с модулями в Гц/против. Этот параметр также сообщается как VCO voltage sensitivity во вкладке Loop Filter и используется, чтобы автоматически вычислить значения компонента фильтра контурного фильтра.
Чтобы включить этот параметр, выберите Voltage sensitivity
в Specify using во вкладке Parameters.
Параметры блоков:
Kvco |
Ввод: символьный вектор |
Значения: положительный действительный скаляр |
Значение по умолчанию:
100e6 |
Типы данных: double
Free running frequency (Hz)
— VCO частота выхода без напряжения управления2.5e9
(значение по умолчанию) | положительный действительный скалярЧастота VCO без любого входа напряжения управления (0
V), или статическая частота в виде положительного действительного скаляра в Гц.
Чтобы включить этот параметр, выберите Voltage sensitivity
в Specify using во вкладке Parameters.
Параметры блоков:
Fo |
Ввод: символьный вектор |
Значения: положительный действительный скаляр |
Значение по умолчанию:
2.5e9 |
Типы данных: double
Control voltage (V)
— Управляйте значениями напряжения
(значение по умолчанию) | действительный ценный векторУправляйте значениями напряжения VCO в виде действительного ценного вектора в вольтах.
Чтобы включить этот параметр, выберите Output frequency vs. control voltage
в Specify using во вкладке Parameters.
Параметры блоков:
ControlVoltage |
Ввод: символьный вектор |
Значения: действительный ценный вектор |
Значение по умолчанию:
[-5 0 5] |
Типы данных: double
Output frequency (Hz)
— VCO значения частоты выхода[2e9 2.5e9 3e9]
(значение по умолчанию) | положительный действительный ценный векторВыведите частоту значений VCO, соответствуя вектору Control voltage (V), заданному в Гц.
Чтобы включить этот параметр, выберите Output frequency vs. control voltage
в Specify using во вкладке Parameters.
Параметры блоков:
OutputFrequency |
Ввод: символьный вектор |
Значения: положительный действительный ценный вектор |
Значение по умолчанию:
[2e9 2.5e9 3e9] |
Типы данных: double
Output amplitude (V)
— Максимальная амплитуда выходного напряжения VCO
(значение по умолчанию) | положительный действительный скалярМаксимальная амплитуда выходного напряжения VCO в виде положительного действительного скаляра.
Параметры блоков:
Amplitude |
Ввод: символьный вектор |
Значения: положительный действительный скаляр |
Значение по умолчанию:
1 |
Типы данных: double
Enable increased buffer size
— Включите увеличенный buffer sizeВыберите, чтобы включить увеличенный buffer size в процессе моделирования. Это увеличивает buffer size блока Variable Pulse Delay в блоке VCO. По умолчанию эта опция является невыбранной.
Buffer size
— Количество отсчетов буферизации ввода, доступной в процессе моделирования
(значение по умолчанию) | положительный целочисленный скалярКоличество отсчетов буферизации ввода, доступной в процессе моделирования в виде положительного целочисленного скаляра. Это устанавливает buffer size блока Variable Pulse Delay в блоке VCO.
Выбор различного решателя симуляции или выборка стратегий могут измениться, количество входных выборок должно было произвести точную выходную выборку. Установите Buffer size на достаточно большое значение так, чтобы входной буфер содержал все входные требуемые выборки.
Чтобы включить этот параметр, выберите Enable increased buffer size.
Параметры блоков:
NBuffer |
Ввод: символьный вектор |
Значения: положительный целочисленный скаляр |
Значение по умолчанию:
10 |
Типы данных: double

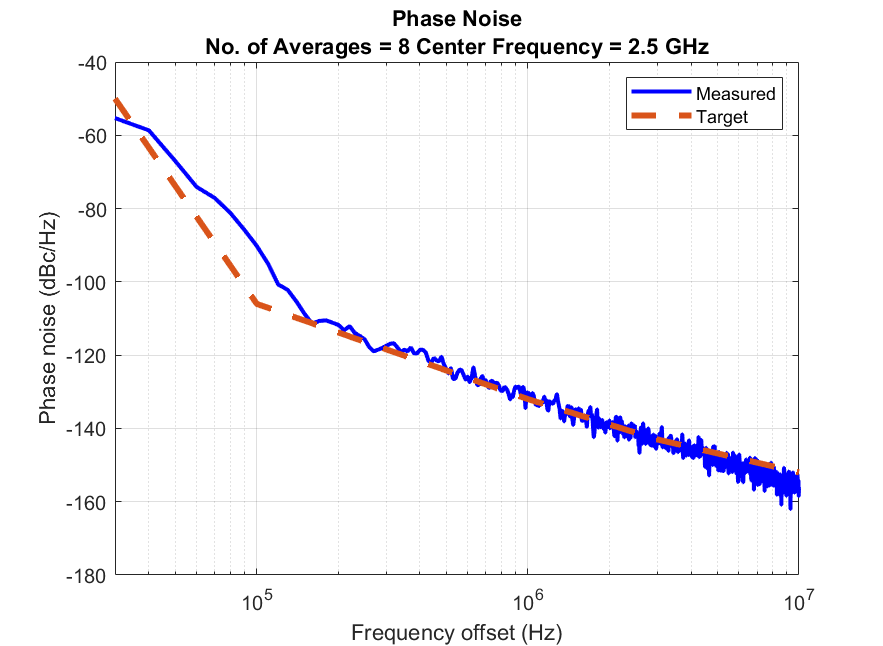

Add phase noise
— Добавьте шум фазы в зависимости от частотыВыберите, чтобы ввести шум фазы в зависимости от частоты к VCO. По умолчанию эта опция выбрана.
Phase noise frequency offset (Hz)
— Смещения частоты шума фазы от несущей частоты[30e3 100e3 1e6 3e6 10e6]
(значение по умолчанию) | положительный действительный ценный векторСмещения частоты шума фазы от несущей частоты, заданной как положительный действительный ценный вектор в Гц.
Чтобы включить этот параметр, выберите Add phase noise во вкладке Impairments.
Параметры блоков:
Foffset |
Ввод: символьный вектор |
Значения: положительный действительный ценный вектор |
Значение по умолчанию:
[30e3 100e3 1e6 3e6 10e6] |
Типы данных: double
Phase noise level (dBc/Hz)
— Шумовая мощность фазы на заданной частоте возмещает относительно несущей
(значение по умолчанию) | отрицательный действительный ценный векторШумовая мощность фазы в полосе пропускания на 1 Гц, сосредоточенной при заданных смещениях частоты относительно несущей, задала как отрицательный действительный ценный вектор в дБн/Гц. Элементы Phase noise level соответствуют относительным элементам в Phase noise frequency offset.
Чтобы включить этот параметр, выберите Add phase noise во вкладке Impairments.
Параметры блоков:
PhaseNoise |
Ввод: символьный вектор |
Значения: отрицательный действительный ценный вектор |
Значение по умолчанию:
[-56 -106 -132 -143 -152] |
Типы данных: double
Блок подсистемы VCO состоит из двух подсистем, Идеального VCO и Действительного VCO, инкапсулировавшего под одной различной подсистемой.
Если ухудшение Add phase noise отключено, то Идеальная подсистема VCO становится активной. Это производит следующие два ортогональных выходных сигнала без любого ухудшения шума фазы и отсюда имя Идеальный VCO:
Из двух ортогональных выходных параметров только действительная часть сигнала, y1 (t) соединяется с выходным портом VCO.
Когда ухудшение Add phase noise включено, блок Real VCO становится активным, который вводит шум фазы в зависимости от частоты к идеальному VCO выход. Подсистема состоит из блока Ideal VCO с блоком генератора шума фазы. Последний добавляет ухудшение шума фазы во входной сигнал.
[1] Бэнерджи, декан. Эффективность PLL, симуляция и проект. Индианаполис, IN: Dog Ear Publishing, 2006.
