Создайте основные формы

Во-первых, создайте прямоугольник и два смежных круга.

rect1 = [3
    4
    -1
    1
    1
    -1
    0
    0
    -0.5
    -0.5];
C1 = [1
    1
    -0.25
    0.25];
C2 = [1
    -1
    -0.25
    0.25];

Добавьте дополнительные нули к кругам, таким образом, у них есть одинаковое число строк как прямоугольник.

C1 = [C1;zeros(length(rect1) - length(C1),1)];
C2 = [C2;zeros(length(rect1) - length(C2),1)];

Объедините формы в одну матрицу.

gd = [rect1,C1,C2];

Создайте имена для основных форм

Для того, чтобы создать формулу, описывающую объединения и пересечения основных форм, вам нужно имя для каждой основной формы. Дайте имена как матрицу, столбцы которой содержат имена соответствующих столбцов в основной матрице формы. Заполните столбцы 0 или 32 при необходимости так, чтобы у каждого была та же длина.

Один простой способ создать имена путем определения символьного массива, строки которого содержат имена и затем взятие транспонирования. Используйте char функция, чтобы создать массив. Эта функция заполняет строки по мере необходимости, таким образом, у всех есть та же длина. При продолжении примера дайте имена для трех форм.

ns = char('rect1','C1','C2');
ns = ns';

Установите формулу

Получите итоговую геометрию путем записи набора символов, который описывает объединения и пересечения основных форм. Используйте + для объединения, * для пересечения, - для разности множеств и круглых скобок для группировки. + и * имейте тот же приоритет группировки. - имеет более высокий приоритет группировки.

При продолжении примера задайте объединение прямоугольника и C1, и вычтите C2.

sf = '(rect1+C1)-C2';

Создайте геометрию и удалите контуры поверхности

После того, как вы создадите основные формы, данные их имена, и зададите формулу набора, создайте геометрию с помощью decsg. Часто, вы также удаляете некоторых или все получившиеся контуры поверхности. При завершении примера объедините основные формы с помощью формулы набора.

[dl,bt] = decsg(gd,sf,ns);

Просмотрите геометрию с и без граничного удаления.

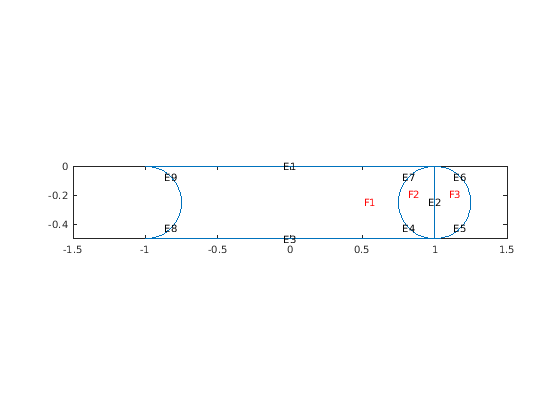

pdegplot(dl,'EdgeLabels','on','FaceLabels','on')
xlim([-1.5,1.5])
axis equal

Удалите контуры поверхности.

[dl2,bt2] = csgdel(dl,bt);
figure

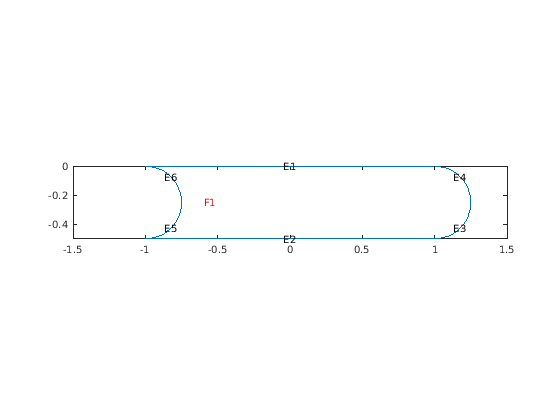

pdegplot(dl2,'EdgeLabels','on','FaceLabels','on')
xlim([-1.5,1.5])
axis equal
