patternAzimuth

Системный объект: phased.ConformalArray
Пакет: поэтапный

Постройте конформную направленность массивов или шаблон по сравнению с азимутом

Синтаксис

patternAzimuth(sArray,FREQ) patternAzimuth(sArray,FREQ,EL) patternAzimuth(sArray,FREQ,EL,Name,Value) PAT = patternAzimuth(___)

Описание

patternAzimuth(sArray,FREQ) строит 2D шаблон направленности массивов по сравнению с азимутом (в dBi) для массива sArray в нулевом угле возвышения степеней. Аргумент FREQ задает рабочую частоту.

Интегрирование использовало, когда вычислительная направленность массивов имеет минимальную сетку выборки 0,1 градусов. Если диаграмма направленности антенной решетки имеет ширину луча, меньшую, чем это, значение направленности будет неточно.

patternAzimuth(sArray,FREQ,EL), кроме того, строит 2D шаблон направленности массивов по сравнению с азимутом (в dBi) для массива sArray в угле возвышения, заданном EL. Когда EL вектор, несколько наложенных графиков создаются.

patternAzimuth(sArray,FREQ,EL,Name,Value) строит диаграмму направленности антенной решетки с дополнительными опциями, заданными одним или несколькими Name,Value парные аргументы.

PAT = patternAzimuth(___) возвращает диаграмму направленности антенной решетки. PAT матрица, записи которой представляют шаблон в соответствующих точках выборки, заданных 'Azimuth' параметр и EL входной параметр.

Входные параметры

развернуть все

`sArray` — Конформный массив
Система object™

Конформный массив в виде phased.ConformalArray Системный объект.

Пример: sArray= phased.ConformalArray;

`FREQ` — Частота для вычислительной направленности и шаблона
положительная скалярная величина

Частота для вычислительной направленности и шаблона в виде положительной скалярной величины. Единицы частоты находятся в герц.

Для антенны или элемента микрофона, FREQ должен лечь в области значений значений, заданных FrequencyRange или FrequencyVector свойство элемента. В противном случае элемент не производит ответа, и направленность возвращена как –Inf. Большинство элементов использует FrequencyRange свойство за исключением phased.CustomAntennaElement и phased.CustomMicrophoneElement, которые используют FrequencyVector свойство.
Для массива элементов, FREQ должен лечь в частотном диапазоне элементов, которые составляют массив. В противном случае массив не производит ответа, и направленность возвращена как –Inf.

Пример: 1e8

Типы данных: double

`EL` — Углы возвышения
1 N вектором-строкой с действительным знаком

Углы возвышения для вычислительного датчика или направленности массивов и шаблонов в виде 1 N вектором-строкой с действительным знаком. Количество N является количеством требуемых направлений вертикального изменения. Угловые модули в градусах. Угол возвышения должен находиться между-90 ° и 90 °.

Угол возвышения является углом между вектором направления и плоскостью xy. Когда измерено к z - ось, этот угол положителен.

Пример: [0,10,20]

Типы данных: double

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

`Type` — Отображенный тип шаблона
`'directivity'` (значение по умолчанию) | `'efield'` | `'power'` | `'powerdb'`

Отображенный тип шаблона в виде разделенной запятой пары, состоящей из 'Type' и один из

'directivity' — шаблон направленности измеряется в dBi.
'efield' — диаграмма направленности по напряжённости поля датчика или массива. Для акустических датчиков отображенный шаблон для скалярного звукового поля.
'power' — диаграмма направленности мощности датчика или массива, заданного как квадрат диаграммы направленности по напряжённости поля.
'powerdb' — диаграмма направленности мощности преобразована в дБ.

Пример: 'powerdb'

Типы данных: char

`PropagationSpeed` — Скорость распространения сигнала
скорость света (значение по умолчанию) | положительная скалярная величина

Скорость распространения сигнала в виде разделенной запятой пары, состоящей из 'PropagationSpeed' и положительная скалярная величина в метрах в секунду.

Пример: 'PropagationSpeed',physconst('LightSpeed')

Типы данных: double

`Weights` — Веса массивов
M-by-1 вектор-столбец с комплексным знаком

Веса массивов в виде разделенной запятой пары, состоящей из 'Weights' и M-by-1 вектор-столбец с комплексным знаком. Веса массивов применяются к элементам массива, чтобы произвести регулирование массивов, сужение или обоих. Размерность M является числом элементов в массиве.

Примечание

Используйте комплексные веса, чтобы регулировать ответ массивов к различным направлениям. Можно создать веса с помощью phased.SteeringVector Системный объект или вы можете вычислить ваши собственные веса. В общем случае вы применяете Эрмитово спряжение перед использованием весов в любом Phased Array System Toolbox™ функциональный или Системный объект, таких как phased.Radiator или phased.Collector. Однако для directivity, pattern, patternAzimuth, и patternElevation методы любого Системного объекта массивов используют держащийся вектор без спряжения.

Пример: 'Weights',ones(10,1)

Типы данных: double
Поддержка комплексного числа: Да

`Azimuth` — Углы азимута
[-180:180] (значение по умолчанию) | 1 P вектором-строкой с действительным знаком

Углы азимута в виде разделенной запятой пары, состоящей из 'Azimuth' и 1 P вектором-строкой с действительным знаком. Углы азимута задают, где диаграмма направленности антенной решетки вычисляется.

Пример: 'Azimuth',[-90:2:90]

Типы данных: double

`Parent` — Обработайте к оси
скаляр

Обработайте к осям, вдоль которых геометрия массивов отображена заданная как скаляр.

Выходные аргументы

развернуть все

`PAT` — Направленность массивов или шаблон
L-by-N матрица с действительным знаком

Направленность массивов или шаблон, возвращенный как L-by-N матрица с действительным знаком. Размерность L является количеством значений азимута, определенных 'Azimuth' аргумент пары "имя-значение". Размерность N является количеством углов возвышения, как определено EL входной параметр.

Примеры

развернуть все

Постройте шаблон азимута перекрестного массива гидролокатора с 5 элементами

Скрипт Open Live Script

Создайте акустический перекрестный массив с 5 элементами (UCA) использование Системы ConformalArray object™. Примите, что рабочая частота составляет 4 кГц. Типичное значение для скорости звука в морской воде составляет 1 500,0 м/с. Постройте диаграммы направленности антенной решетки в двух различных углах возвышения.

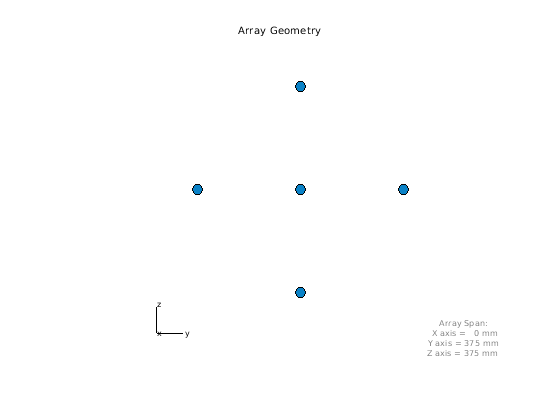

Создайте и просмотрите массив

N = 5;
fc = 4000;
c = 1500.0;
lam = c/fc;
x = zeros(1,N);
y = [-1,0,1,0,0]*lam/2;
z = [0,0,0,-1,1]*lam/2;
sMic = phased.OmnidirectionalMicrophoneElement(...
    'FrequencyRange',[0,10000],'BackBaffled',true);
sArray = phased.ConformalArray('Element',sMic,...
    'ElementPosition',[x;y;z],...
    'ElementNormal',[zeros(1,N);zeros(1,N)]);
viewArray(sArray)

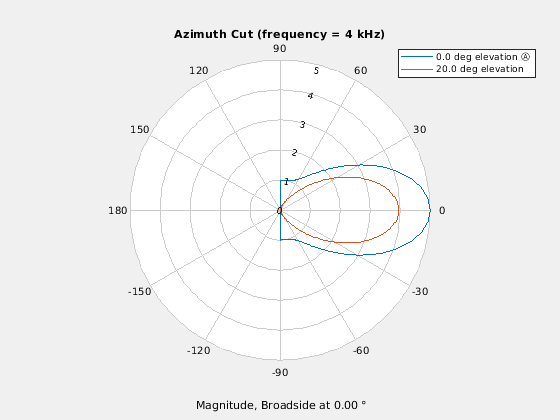

Постройте шаблон азимута для величины

fc = 4000;
c = 1500.0;
patternAzimuth(sArray,fc,[0,20],...
    'PropagationSpeed',c,...
    'Type','efield')

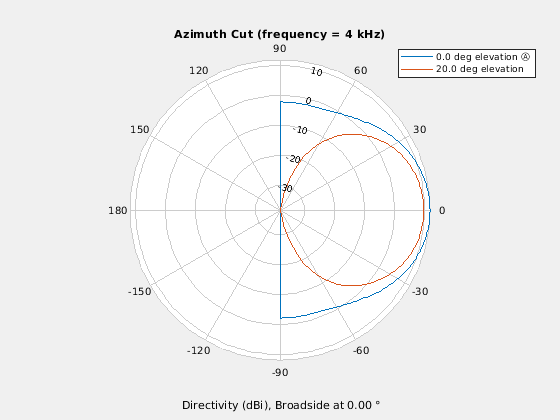

Постройте шаблон азимута для направленности

patternAzimuth(sArray,fc,[0,20],...
    'PropagationSpeed',c,...
    'Type','directivity')

Больше о

развернуть все

Направленность

Направленность описывает направленность диаграммы направленности элемента датчика или массива элементов датчика.

Более высокая направленность желаема, когда это необходимо, чтобы передать больше излучения в определенном направлении. Направленность является отношением переданной излучающей интенсивности в заданном направлении к излучающей интенсивности, переданной изотропным излучателем с той же общей переданной степенью

$D = 4 π \frac{U_{rad} (θ, φ)}{P_{total}}$

где U _rad(θ,φ) является излучающей интенсивностью передатчика в направлении_{, общее количество} (θ,φ) и P является общей степенью, переданной изотропным излучателем. Для элемента получения или массива, направленность измеряет чувствительность к излучению, прибывающему от определенного направления. Принцип взаимности показывает, что направленность элемента или массива, используемого для приема, равняется направленности того же элемента или массива, используемого для передачи. Когда преобразовано в децибелы, направленность обозначается как dBi. Для получения информации о направленности считайте примечания по Направленности Направленности и Массива Элемента.

Смотрите также

pattern | patternElevation

Представленный в R2015a
