viewArray

Системный объект: phased.ConformalArray
Пакет: поэтапный

Просмотрите геометрию массивов

Синтаксис

viewArray(H) viewArray(H,Name,Value) hPlot = viewArray(___)

Описание

viewArray(H) строит геометрию массива, заданного в H.

viewArray(H,Name,Value) строит геометрию массива, с дополнительными опциями, заданными одним или несколькими Name,Value парные аргументы.

hPlot = viewArray(___) возвращает указатель элементов массива в окне рисунка. Все входные параметры, описанные для предыдущих синтаксисов также, применяются здесь.

Входные параметры

`H`	Объект Array.

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

`Parent`	Обработайте к осям, вдоль которых отображена геометрия массивов.
`ShowNormals`	Установите это значение к `true` показать нормальные направления всех элементов массива. Установите это значение к `false` построить элементы, не показывая нормальные направления. По умолчанию: false
`ShowLocalCoordinates`	Логический флаг, задающий, показать ли оси локальной координаты. Значение по умолчанию: `true`
`ShowAnnotation`	Логический флаг, задающий, показать ли аннотации в панели пользовательского интерфейса фигуры. Аннотация показывает апертурный размер и интервал элемента на основе оси массивов массива. Значение по умолчанию: `true`
`Orientation`	Ориентация массива в виде вектор-столбца 3 на 1, содержащего углы поворота относительно x-, y-, и оси z системы локальной координаты, соответственно. Значение по умолчанию 0;; 0]. Значение по умолчанию: `[0;0;0]`
`ShowTaper`	Установите это значение к `true` задавать, изменить ли яркость цвета элемента пропорционально величине заострения элемента. Когда это значение установлено к `false`, все элементы чертятся с тем же цветом. По умолчанию: false
`ShowIndex`	Вектор, задающий индексы элемента, чтобы показать на рисунке. Каждый номер в векторе должен быть целым числом между 1 и число элементов. Можно также задать значение `'All'` показать индексы всех элементов массива или `'None'` подавить индексы. Значение по умолчанию: `'None'`
`Title`	Вектор символов, задающий заголовок графика. Значение по умолчанию: `'Array Geometry'`

Выходные аргументы

hPlot

Указатель элементов массива в окне рисунка.

Примеры

развернуть все

Просмотрите универсальный круговой массив

Скрипт Open Live Script

Отобразите положения элемента и нормальные направления всех элементов универсального кругового массива с 8 элементами.

Создайте универсальный круговой массив

N = 8;
azang = (0:N-1)*360/N - 180;
ha = phased.ConformalArray(...
    'ElementPosition',[cosd(azang);sind(azang);zeros(1,N)],...
    'ElementNormal',[azang;zeros(1,N)]);

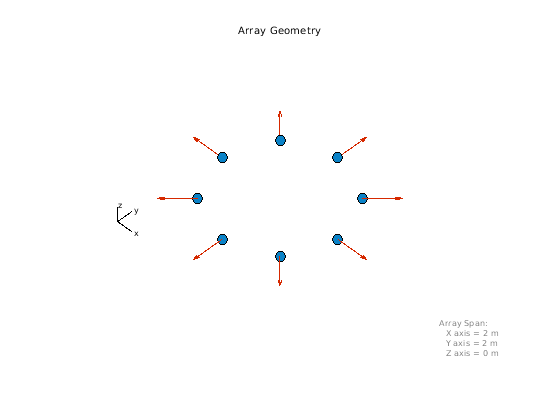

Отобразите положения и нормальные направления элементов

viewArray(ha,'ShowNormals',true);
