step

Системный объект: phased.HeterogeneousURA
Пакет: поэтапный

Выведите ответы элементов массива

Синтаксис

RESP = step(H,FREQ,ANG)

Описание

Примечание

Запуск в R2016b, вместо того, чтобы использовать step метод, чтобы выполнить операцию, заданную Системой object™, можно вызвать объект с аргументами, как будто это была функция. Например, y = step(obj,x) и y = obj(x) выполните эквивалентные операции.

RESP = step(H,FREQ,ANG) возвращает ответы элементов массива RESP на рабочих частотах, заданных в FREQ и направления заданы в ANG.

Примечание

Объект выполняет инициализацию в первый раз, когда объект выполняется. Эта инициализация блокирует ненастраиваемые свойства и входные технические требования, такие как размерности, сложность и тип данных входных данных. Если вы изменяете ненастраиваемое свойство или входную спецификацию, Системный объект выдает ошибку. Чтобы изменить ненастраиваемые свойства или входные параметры, необходимо сначала вызвать release метод, чтобы разблокировать объект.

Входные параметры

H

Объект Array

FREQ

Рабочие частоты массива в герц. FREQ вектор-строка из длины L. Типичные значения в диапазоне, указанном свойством H.Element. То свойство называют FrequencyRange или FrequencyVector, В зависимости от типа элемента в массиве. Элемент имеет нулевой ответ на частотах вне той области значений.

ANG

Направления в градусах. ANG или 2 M матрицей или вектор-строка из длины M.

Если ANG 2 M матрицей, каждый столбец матрицы задает направление в форме [azimuth; elevation]. Угол азимута должен находиться между-180 ° и 180 °, включительно. Угол возвышения должен находиться между-90 ° и 90 °, включительно.

Если ANG вектор-строка из длины M, каждый элемент задает угол азимута направления. В этом случае соответствующий угол возвышения принят, чтобы быть 0 °.

Выходные аргументы

RESP

Ответы напряжения фазированной решетки. Выход зависит от ли поляризация поддержки массивов или нет.

Если массив не способен к поддержке поляризации, ответа напряжения, RESP, имеет размерности N-by-M-by-L. N является числом элементов в массиве. Размерность M является количеством углов, заданных в ANG. L является количеством частот, заданных в FREQ. Для любого элемента, столбцов RESP содержите ответы элементов массива для соответствующего направления, заданного в ANG. Каждая из страниц L RESP содержит ответы элементов массива для соответствующей частоты, заданной в FREQ.
Если массив способен к поддержке поляризации, ответа напряжения, RESP, struct MATLAB содержа два поля, RESP.H и RESP.V. Поле, RESP.H, представляет горизонтальный ответ поляризации массива, в то время как RESP.V представляет вертикальный ответ поляризации массива. Каждое поле имеет размерности N-by-M-by-L. N является числом элементов в массиве, и M является количеством углов, заданных в ANG. L является количеством частот, заданных в FREQ. Каждый столбец RESP содержит ответы элементов массива для соответствующего направления, заданного в ANG. Каждая из страниц L RESP содержит ответы элементов массива для соответствующей частоты, заданной в FREQ.

Примеры

развернуть все

Ответ неоднородного URA 2 на 2 антенн косинуса

Скрипт Open Live Script

Создайте прямоугольную решетку 2 на 2 неоднородный URA антенных элементов косинуса. Найдите ответ каждого элемента в 30 азимутах степеней и 0 вертикальных изменениях степеней. Примите, что рабочая частота составляет 1 ГГц. Затем постройте направленность массивов.

sElement1 = phased.CosineAntennaElement('CosinePower',1.5);
sElement2 = phased.CosineAntennaElement('CosinePower',1.8);
sArray = phased.HeterogeneousURA(...
    'ElementSet',{sElement1,sElement2},...
    'ElementIndices',[1 2; 2 1]);
fc = 1e9;
c = physconst('LightSpeed');
ang = [30;0];
resp = step(sArray,fc,ang)

Покажите 3-D шаблон направленности.

pattern(sArray,fc,[-180:180],[-90:90],...
    'PropagationSpeed',c,...
    'CoordinateSystem','rectangular',...
    'Type','directivity')

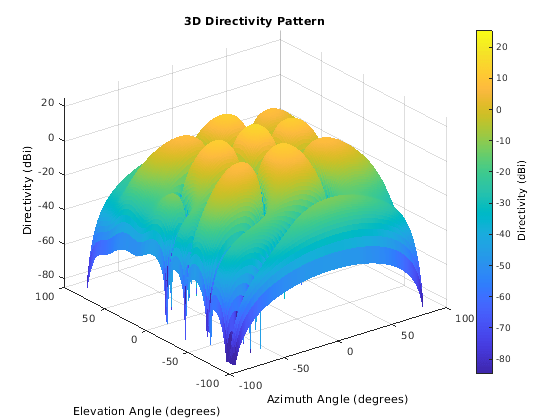

Figure contains an axes object. The axes object with title 3D Directivity Pattern contains an object of type surface.
