viewArray
Системный объект: phased.HeterogeneousURA
Пакет: поэтапный
Просмотрите геометрию массивов
Синтаксис
viewArray(H)
viewArray(H,Name,Value)
hPlot = viewArray(___)
Описание
viewArray( строит геометрию массива, заданного в H)H.
viewArray( строит геометрию массива, с дополнительными опциями, заданными одним или несколькими H,Name,Value)Name,Value парные аргументы.
hPlot = viewArray(___)
Входные параметры
|
Объект Array. |
Аргументы name-value
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
|
Обработайте к осям, вдоль которых отображена геометрия массивов. |
|
Установите это значение к По умолчанию: false |
|
Логический флаг, задающий, показать ли оси локальной координаты. Значение по умолчанию: |
|
Логический флаг, задающий, показать ли аннотации в панели пользовательского интерфейса фигуры. Аннотация показывает апертурный размер и интервал элемента на основе оси массивов массива. Значение по умолчанию: |
|
Ориентация массива в виде вектор-столбца 3 на 1, содержащего углы поворота относительно x-, y-, и оси z системы локальной координаты, соответственно. Значение по умолчанию 0;; 0]. Значение по умолчанию: |
|
Установите это значение к По умолчанию: false |
|
Вектор, задающий индексы элемента, чтобы показать на рисунке. Каждый номер в векторе должен быть целым числом между 1 и число элементов. Можно также задать значение Значение по умолчанию: |
|
Вектор символов, задающий заголовок графика. Значение по умолчанию: |
Выходные аргументы
|
Указатель элементов массива в окне рисунка. |
Примеры

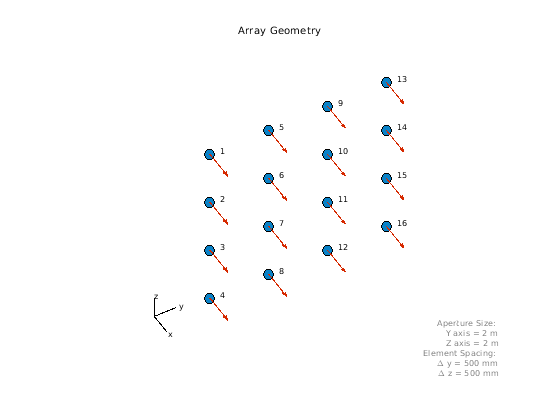

Геометрия, нормальные направления и индексы неоднородных элементов URA
Отобразите положения элемента, нормальные направления и индексы для всех элементов неоднородного URA 4 на 4.
sElement1 = phased.CosineAntennaElement('CosinePower',1.5); sElement2 = phased.CosineAntennaElement('CosinePower',1.8); sArray = phased.HeterogeneousURA(... 'ElementSet',{sElement1,sElement2},... 'ElementIndices',[1 1 1 1; 1 2 2 1; 1 2 2 1; 1 1 1 1]); viewArray(sArray,'ShowIndex','all','ShowNormal',true);
