viewArray

Системный объект: phased.PartitionedArray
Пакет: поэтапный

Просмотрите геометрию массивов

Синтаксис

viewArray(H) viewArray(H,Name,Value) hPlot = viewArray(___)

Описание

viewArray(H) строит геометрию массива, заданного в H.

viewArray(H,Name,Value) строит геометрию массива, с дополнительными опциями, заданными одним или несколькими Name,Value парные аргументы.

hPlot = viewArray(___) возвращает указатели элементов массива в окне рисунка. Все входные параметры, описанные для предыдущих синтаксисов также, применяются здесь.

Входные параметры

`H`	Объект Array.

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

`Parent`	Обработайте к осям, вдоль которых отображена геометрия массивов.
`ShowNormals`	Установите это значение к `true` показать нормальные направления всех элементов массива. Установите это значение к `false` построить элементы, не показывая нормальные направления. По умолчанию: false
`ShowLocalCoordinates`	Логический флаг, задающий, показать ли оси локальной координаты. Значение по умолчанию: `true`
`ShowAnnotation`	Логический флаг, задающий, показать ли аннотации в панели пользовательского интерфейса фигуры. Аннотация показывает апертурный размер и интервал элемента на основе оси массивов массива. Значение по умолчанию: `true`
`Orientation`	Ориентация массива в виде вектор-столбца 3 на 1, содержащего углы поворота относительно x-, y-, и оси z системы локальной координаты, соответственно. Значение по умолчанию 0;; 0]. Значение по умолчанию: `[0;0;0]`
`ShowTaper`	Установите это значение к `true` задавать, изменить ли яркость цвета элемента пропорционально величине заострения элемента. Когда это значение установлено к `false`, все элементы чертятся с тем же цветом. Значением по умолчанию является `false`. По умолчанию: false
`ShowIndex`	Вектор, задающий индексы элемента, чтобы показать на рисунке. Каждый номер в векторе должен быть целым числом между 1 и число элементов. Можно также задать значение `'All'` показать индексы всех элементов массива или `'None'` подавить индексы. Значение по умолчанию: `'None'`
`ShowSubarray`	Вектор, задающий индексы подрешеток, чтобы подсветить на рисунке. Каждый номер в векторе должен быть целым числом между 1 и количество подрешеток. Можно также задать значение `'All'` подсвечивать все подрешетки массива или `'None'` подавить выделение подрешетки. Выделение использует различные цвета для различных подрешеток, и белый для элементов, которые происходят в нескольких подрешетках. Значение по умолчанию: `'All'`
`Title`	Вектор символов, задающий заголовок графика. Значение по умолчанию: `'Array Geometry'`

Выходные аргументы

hPlot

Указатели элементов массива в окне рисунка.

Примеры

развернуть все

Подсветите перекрытые подрешетки

Скрипт Open Live Script

Отобразите геометрию универсальной линейной матрицы, перекрывавшей подрешетки.

Создайте ULA с 16 элементами, который имеет пять подрешеток с 4 элементами. Некоторые элементы происходят больше чем в одной подрешетке.

h = phased.ULA(16);
ha = phased.PartitionedArray('Array',h,...
    'SubarraySelection',...
    [1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0;...
    0 0 1 1 1 1 0 0 0 0 0 0 0 0 0 0;...
    0 0 0 0 1 1 1 1 0 0 0 0 0 0 0 0;...
    0 0 0 0 0 0 0 0 1 1 1 1 0 0 0 0;...
    0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1]);

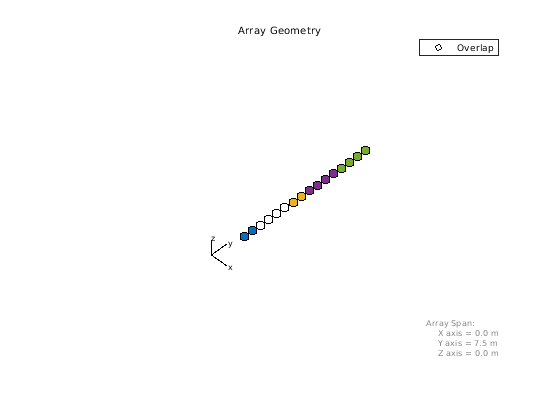

Отобразите геометрию массива, подсветив все подрешетки.

viewArray(ha);

Каждый цвет кроме белого представляет различную подрешетку. Белый представляет элементы, которые происходят в нескольких подрешетках.

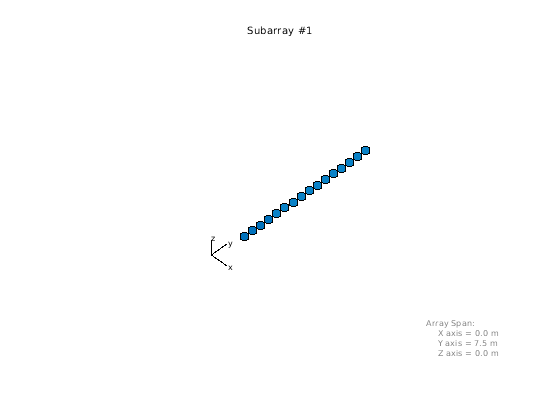

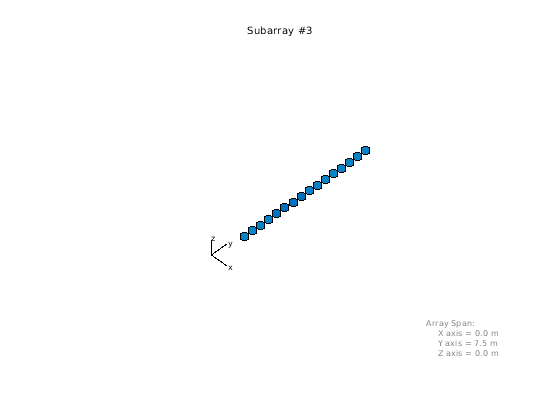

Исследуйте перекрытые подрешетки путем создания отдельных фигур, которые подсвечивают первые, вторые, и третьи подрешетки. На каждом рисунке, темно-синем, представляет подсвеченные элементы.

for idx = 1:3
    figure;
    viewArray(ha,'ShowSubarray',idx,...
        'Title',['Subarray #' num2str(idx)]);
end
