viewArray
Системный объект: phased.ReplicatedSubarray
Пакет: поэтапный
Просмотрите геометрию массивов
Синтаксис
viewArray(H)
viewArray(H,Name,Value)
hPlot = viewArray(___)
Описание
viewArray( строит геометрию массива, заданного в H)H.
viewArray( строит геометрию массива, с дополнительными опциями, заданными одним или несколькими H,Name,Value)Name,Value парные аргументы.
hPlot = viewArray(___)
Входные параметры
|
Объект Array. |
Аргументы name-value
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
|
Обработайте к осям, вдоль которых отображена геометрия массивов. |
|
Установите это значение к По умолчанию: false |
|
Логический флаг, задающий, показать ли оси локальной координаты. Значение по умолчанию: |
|
Логический флаг, задающий, показать ли аннотации в панели пользовательского интерфейса фигуры. Аннотация показывает апертурный размер и интервал элемента на основе оси массивов массива. Значение по умолчанию: |
|
Ориентация массива в виде вектор-столбца 3 на 1, содержащего углы поворота относительно x-, y-, и оси z системы локальной координаты, соответственно. Значение по умолчанию 0;; 0]. Значение по умолчанию: |
|
Установите это значение к По умолчанию: false |
|
Вектор, задающий индексы элемента, чтобы показать на рисунке. Каждый номер в векторе должен быть целым числом между 1 и число элементов. Можно также задать значение как Значение по умолчанию: |
|
Вектор, задающий индексы подрешеток, чтобы подсветить на рисунке. Каждый номер в векторе должен быть целым числом между 1 и количество подрешеток. Можно также задать значение как Значение по умолчанию: |
|
Вектор символов, задающий заголовок графика. Значение по умолчанию: |
Выходные аргументы
|
Указатели элементов массива в окне рисунка. |
Примеры
Массив реплицированных шестиугольных массивов на сфере
В этом примере показано, как создать полный массив путем тиражирования подрешеток.
Создайте шестиугольный массив, чтобы использовать в качестве подрешетки.
Nmin = 9; Nmax = 17; dy = 0.5; dz = 0.5*sin(pi/3); rowlengths = [Nmin:Nmax Nmax-1:-1:Nmin]; numels_hex = sum(rowlengths); stopvals = cumsum(rowlengths); startvals = stopvals-rowlengths+1; pos = zeros(3,numels_hex); rowidx = 0; for m = Nmin-Nmax:Nmax-Nmin rowidx = rowidx+1; idx = startvals(rowidx):stopvals(rowidx); pos(2,idx) = (-(rowlengths(rowidx)-1)/2:... (rowlengths(rowidx)-1)/2) * dy; pos(3,idx) = m*dz; end hexa = phased.ConformalArray('ElementPosition',pos,... 'ElementNormal',zeros(2,numels_hex));
Расположите копии шестиугольного массива на сфере.
radius = 9; az = [-180 -180 -180 -120 -120 -60 -60 0 0 60 60 120 120 180]; el = [-90 -30 30 -30 30 -30 30 -30 30 -30 30 -30 30 90]; numsubarrays = size(az,2); [x,y,z] = sph2cart(deg2rad(az),deg2rad(el),... radius*ones(1,numsubarrays)); ha = phased.ReplicatedSubarray('Subarray',hexa,... 'Layout','Custom',... 'SubarrayPosition',[x; y; z], ... 'SubarrayNormal',[az; el]);

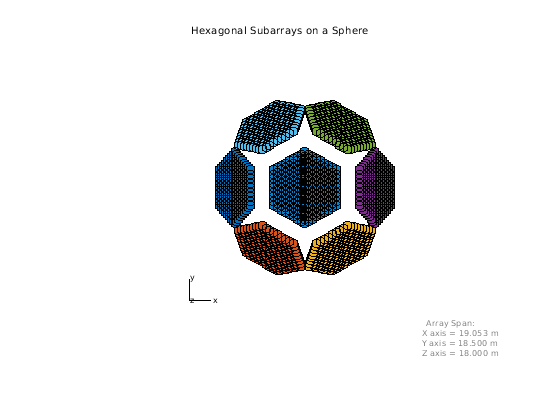

Отобразите геометрию массива, подсветив выбранные подрешетки с различными цветами.
viewArray(ha,'ShowSubarray',3:2:13,... 'Title','Hexagonal Subarrays on a Sphere'); view(0,90)
