Постройте направленность массивов Используя приложение Sensor Array Analyzer
sensorArrayAnalyzer приложение позволяет вам исследовать важные свойства фазированной решетки, такие как ее форма и направленность.
Откройте sensorArrayAnalyzer Приложение

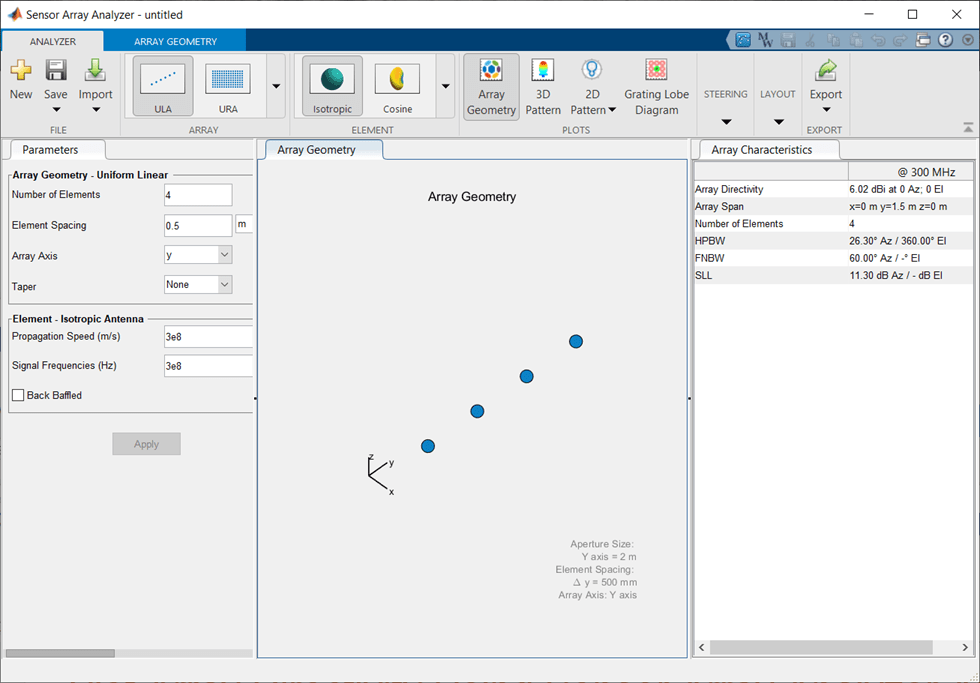

При вводе sensorArrayAnalyzer из командной строки или выбора приложение от Панели инструментов Приложения, открывается интерактивное окно. Окно по умолчанию показывает геометрию универсальной линейной матрицы с 4 элементами. Можно затем выбрать различные варианты, чтобы анализировать различные массивы, другие типы элемента, геометрию и направленность.
Создайте 3D график направленности URA 4 на 4
Как пример, используйте приложение, чтобы создать универсальный прямоугольный массив 4 на 4 антенных элементов косинуса и затем показать направленность массивов. Расположите элементы с интервалами 0,4 длины волн независимо.
Установите массив на
URA.Установите элемент на
Cosine.SetCosine Powerк[2 2].Установите Размер массива к
[4 4].Установите интервал элемента на
[0.4 0.4]. Установите модули разрядки элемента на длину волны.Установите скорость распространения на
physconst('Lightspeed').Из опускающегося меню Steering, набор Регулировать Угол к
[-30,0]регулировать массив-30 градусов в области азимута.В меню Plot выберите
3D Pattern.
Затем вы будете видеть график направленности массивов, похожей на это.
