Ступенчатые импульсные сигналы FM
stepped frequency pulse waveform состоит из серии узкополосных импульсов N. Частота увеличена от шага до шага установленной суммой, Δf, в Гц.
Подобно линейным импульсным сигналам FM продвинутые формы волны частоты являются популярным импульсным методом сжатия. Используя этот подход позволяет вам увеличить разрешение области значений радара, не жертвуя целевой возможностью обнаружения.
Чтобы создать ступенчатый импульсный сигнал FM, используйте phased.SteppedFMWaveform.
Ступенчатый импульсный сигнал частоты имеет следующие модифицируемые свойства:
SampleRate— Частота дискретизации в ГцPulseWidth— Импульсная длительность в секундахPRF— Импульсная частота повторения в ГцFrequencyStep— Шаг частоты в ГцNumSteps— Количество шагов частотыOutputFormat— Выходной формат в импульсах или выборкахNumSamples— Количество отсчетов в выходе, когдаOutputFormatсвойством является'Samples'NumPulses— Количество импульсов в выходе, когдаOutputFormatсвойством является'Pulses'
Создайте и постройте продвинутый импульсный сигнал FM
В этом примере показано, как создать и построить ступенчатый импульсный сигнал FM с 5 шагами с помощью phased.SteppedFM Система object™. Установите ширину импульса (длительность) на 50 мкс, импульсная частота повторения (PRF) к 10 кГц и размер шага частоты к 20 кГц. Частота дискретизации составляет 1 МГц. По умолчанию, OutputFormat свойство установлено в 'Pulses' и NumPulses тот.
waveform = phased.SteppedFMWaveform('SampleRate',1e6,... 'PulseWidth',50e-6,'PRF',10e3,... 'FrequencyStep',20e3,'NumSteps',5);
Используйте bandwidth метод, чтобы показать, что полоса пропускания ступенчатого импульсного сигнала FM равняется продукту размера шага частоты и количеству шагов.
bandwidth(waveform)
ans =
100000
Поскольку OutputFormat свойство установлено в 'Импульсы' и NumPulses свойство установлено в одно, выполнение Системного объекта возвращает один импульсный интервал повторения (PRI). Импульсная длительность в том интервале установлена PulseWidth свойство. Сигнал в остатке от PRI состоит из нулей.
Частотой начального импульса является нулевой Гц (DC). Каждый раз вы выполняете Системный объект, частоту узкополосного импульсного шага значением FrequencyStep свойство. Если вы выполняете Системный объект больше раз, чем значение NumSteps свойство, повторения процесса, запускающиеся с импульса DC.
Выполните Системный объект, чтобы возвратить последовательно более высокие импульсы частоты. Постройте импульсы один за другим в том же окне рисунка. Приостановите цикл, чтобы визуализировать шаг в частоте с каждым выполнением Системного объекта. Выполните Системный объект еще раз, чем количество импульсов, чтобы продемонстрировать, что процесс запускается с импульса DC.

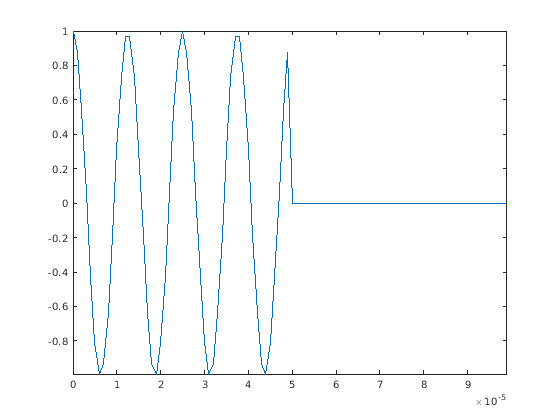

Этот рисунок показывает импульсный график для последней итерации цикла.
t = unigrid(0,1/waveform.SampleRate,1/waveform.PRF,'[)'); for i = 1:waveform.NumSteps plot(t,real(waveform())) pause(0.5) axis tight end

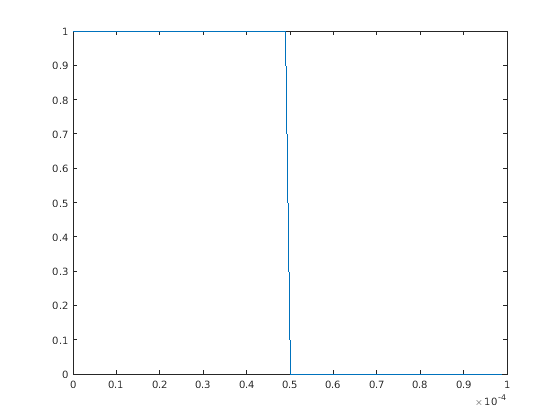

Этот график показывает, как импульс возвращается к своему значению DC.
plot(t,waveform())
