Этот пример показывает использование привода клапана двойного действия. Все три привода управляются теми же импульсными сигналами. Импульс сначала применяется к порту А и после того, как 1,5 с задерживаются, импульс применяется к порту B. Привод A собирается начать с "Расширенного положительного" положения, в то время как привод C начинает с "Расширенного отрицательного" положения. В результате приводы A и C перемещаются в нейтральное положение в начале симуляции и достигают этого положения, прежде чем первый импульс будет применен. Диапазоны приводов, переключатель - на, и выключают времена, собираются в различные значения проиллюстрировать эффекты этих параметров.

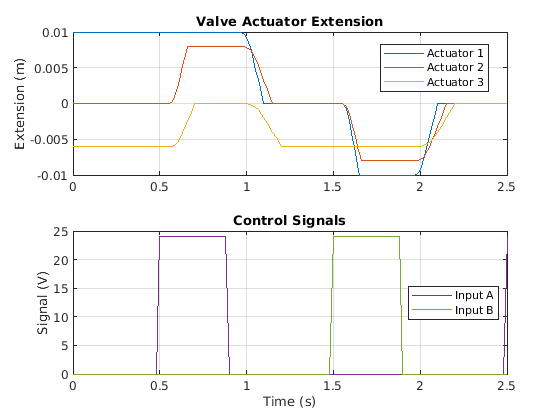

Графики ниже показа поведение 3-позиционного блока Valve Actuator. Те же импульсы применяются ко всем трем приводам, которые у каждого есть различные значения для переключения вовремя, выключая время и диапазон.
