Этот пример показывает выпрямительную схему потока, которая состоит из четырех запорных клапанов и клапана контроля потока. Это используется к уровню потока управления, текущему в обоих направлениях только с одним клапаном контроля потока. Подобно схеме Graetz, реализованной с диодами, запорные клапаны располагаются таким способом, которые текут, всегда проходит через клапан контроля потока в том же направлении. Два других запорных клапана, Запорный клапан BA Потока и Запорный клапан AB Потока, используются, чтобы выбрать отверстие в зависимости от направления потока.

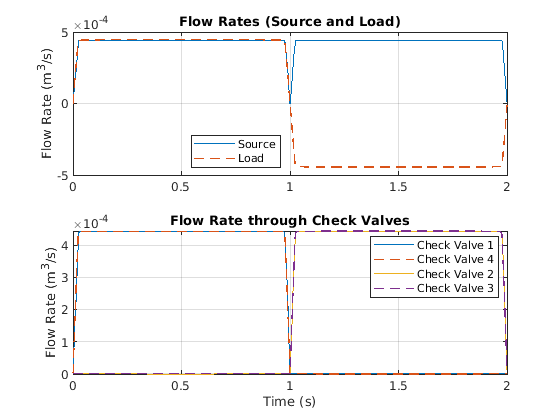

Графики ниже показа скорость потока жидкости через различные компоненты в системе. Хотя скорость потока жидкости из источника (управляемый Клапаном С 4 путями) изменяет направление, скорость потока жидкости в загрузке (Клапан контроля потока) остается в том же направлении. Скорости потока жидкости через запорные клапаны построены, чтобы показать, как поток продолжает через выпрямитель потока.
