Этот пример показывает гидравлическую систему передачи, созданную из насоса переменного смещения и двигателя фиксированного смещения. Трубопроводы между насосом и двигателем соединяются двумя клапанами пополнения (запорные клапаны) и насос заряда на стороне насоса и два регулятора давления на моторной стороне. Двигатель управляет механической загрузкой, состоящей из инерции, вязкого трения и изменяющегося во времени крутящего момента. Система тестируется и с положительной и с отрицательной скоростью потока жидкости насоса путем варьирования перемещения насоса.

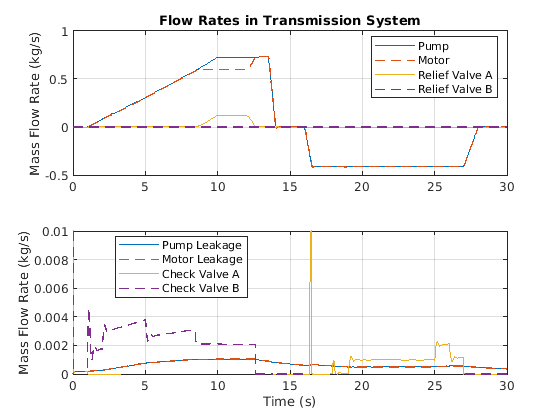

Этот график показывает массовые расходы жидкости через насос, двигатель и клапаны в системе передачи. Теките из насоса заряда через запорные клапаны, компенсируют внешнюю утечку через насос и моторное преобразование регистра.

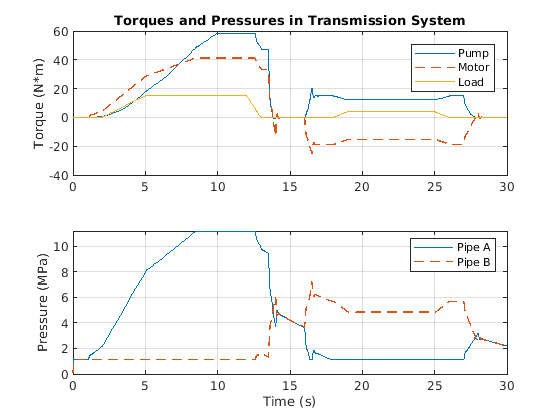

Этот график показывает крутящий момент, сгенерированный двигателем, а также крутящим моментом, управляющим насосом и механической загрузкой. Это также показывает давления в двух переключателях трубопроводов передачи между высокими и низкими давлениями, когда насос инвертируется.
