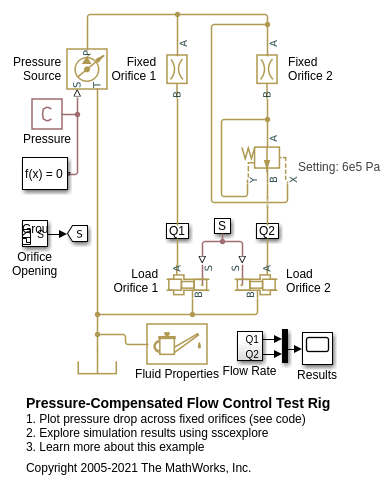

Этот пример показывает схему тестирования, созданную, чтобы проверять характеристики компенсатора давления. Источник давления соединяется с двумя путями к потоку, каждым с фиксированным отверстием и отверстием переменного сечения, которое действует как переменная загрузка. Вдоль одного пути к потоку установлен компенсатор давления.
Компенсатор давления собирается обеспечить 6 перепадов давления панели через отверстие. В результате скорость потока жидкости вдоль того пути к потоку остается почти постоянной, пока перепад давления через управление потоками больше, чем 6 панелей. Дело обстоит не так для пути к потоку без компенсатора давления, где скорость потока жидкости меняется в зависимости от загрузки.

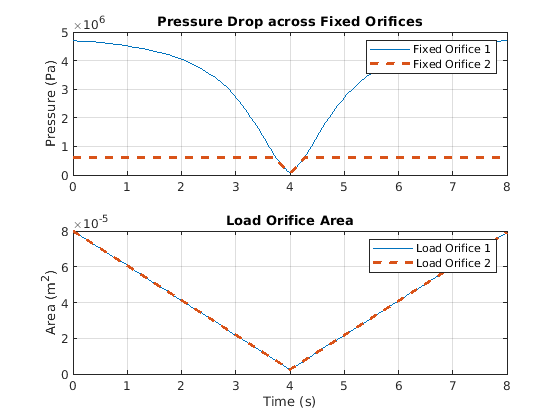

Этот график показывает поведение компенсатора давления, который управляет перепадом давления через Фиксированное Отверстие 2. Когда нисходящие загрузки (отверстия переменного сечения) настроены, перепад давления через Фиксированное Отверстие 2 остается постоянным в уровне набора в компенсаторе давления. Когда перепад давления через загрузки становится слишком высоким, перепад давления через Фиксированное Отверстие 2 затем падения ниже уровня набора в компенсаторе давления.
