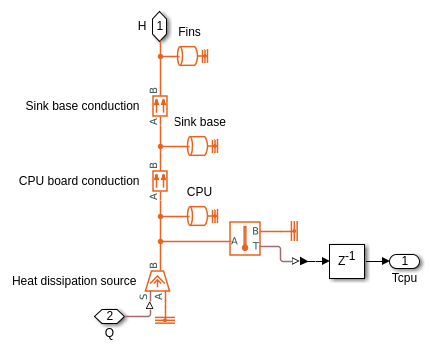

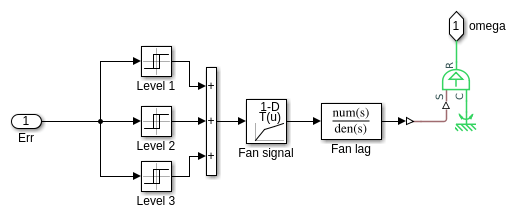

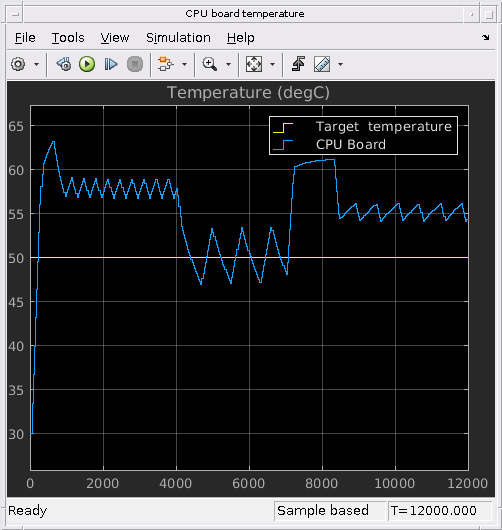

Этот пример показывает, что простая система охлаждения центрального процессора состоит из теплоотвода, вентилятора процессора и контроллеров вентиляторов. Тепло, выработанное центральным процессором, передается теплоотводу проводимостью, и это рассеивается к охлаждающемуся воздуху принудительным механизмом конвекции. Теплоотвод является параллельной пластиной пластины с прямоугольными пластинами между пластинами пластины. Вентилятор процессора перемещает воздух через теплоотвод путем вовлечения воздуха в решетку случая от внешнего и извлечения теплого воздуха изнутри. Модуль контроллера вентиляторов включает три уровня управления, представляя переключатель с 3 скоростями, согласно температуре ЦП. Для более низкой температуры ЦП уменьшена скорость вентилятора, и для более высокой температуры это увеличено.

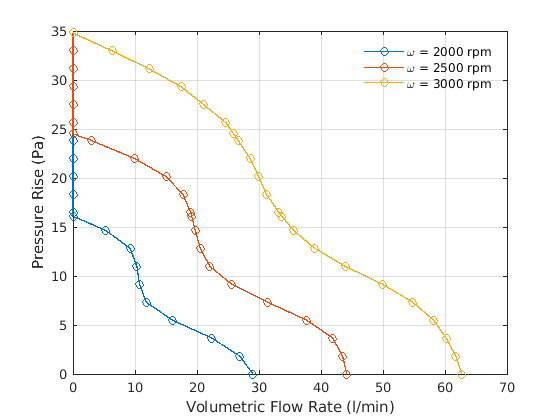

График ниже показов объемный расход - характеристики повышения давления вентилятора процессора.
Графики ниже показа объемный расход через и давление повышаются через вентилятор процессора.
