В этом примере показано, как параметрировать и протестировать 3-позиционный клапан с 4 путями с тестовой обвязкой. Скрипту графика предоставляют пример для сравнения выходного потока между блоком и данными, чтобы проверить тестовую обвязку. Live скрипту также предоставляют этот пример, чтобы объяснить параметризацию и рабочий процесс тестовой обвязки подробно.
Следующий рисунок показывает 3-позиционную тестовую обвязку клапана с 4 путями. Источник Давления (IL) блоки; с Пандусом блоки используются, чтобы создать контуры давления для направленного распределительного клапана. Смещение золотника обеспечивается с помощью блока Constant.

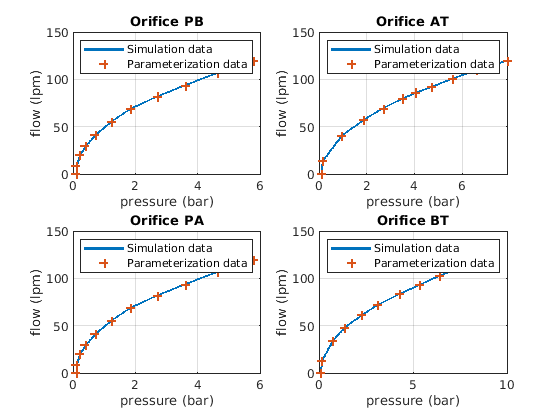

Тестовая обвязка модели параметрируется для положительного и отрицательных положений золотника, и симулированный выход по сравнению с установкой параметризации.
