Приоритетный клапан, управляющий двумя гидравлическими двигателями
Этот пример показывает компенсированный давлению клапан контроля потока с 3 путями. Этот клапан обеспечивает постоянную скорость потока жидкости через основной гидравлический двигатель, который соединяется с компенсированным давлению выходом клапана контроля потока. Это действует как приоритетный клапан, отклоняя избыточный поток к вспомогательному гидравлическому двигателю, если основной гидравлический двигатель получает достаточно жидкости, чтобы обеспечить предварительно установленную скорость вращения. Вспомогательный двигатель отключен полностью, если существует недостаточный поток, чтобы привести в действие основной гидравлический двигатель.
Модель
Результаты симуляции от Simscape Logging

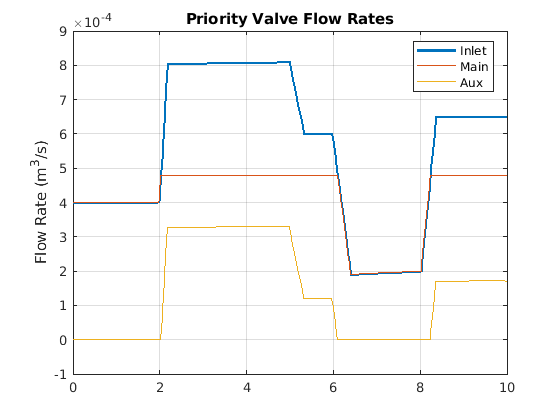

График ниже показов скорости потока жидкости через приоритетный клапан. Когда скорость потока жидкости во входе варьируется, основной двигатель управляется на желаемой скорости, и избыточный поток направлен к вспомогательному гидравлическому двигателю. Когда входной поток опускается ниже порога, чтобы обеспечить скорость для основного гидравлического двигателя, основной двигатель замедляется также.
